STSPIN32F0A / ST Microelectronics

Не поставляется

Добавить к сравнению

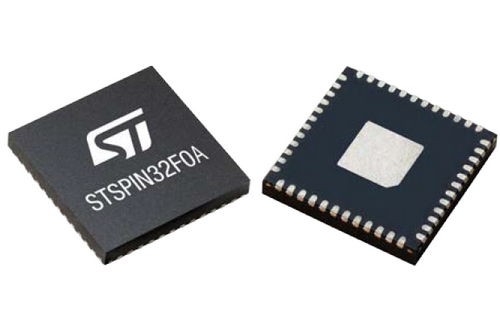

STSPIN32F0A – интегрированное решение для управления трехфазными бесколлекторными электродвигателями (BLDC), VFQFPN-48

Особенности:

Рабочее напряжение: 6.7 … 45 В;
Трехфазный драйвер затвора:
- Ток выхода: 600 мА;
- Интегрированные бутстрепные диоды;
32-битный ARM Cortex-M0: 48 МГц; 4 КБ SRAM; 32 КБ Flash;
DC-DC преобразователь 3.3 В с комплексом защит;
LDO стабилизатор 12 В с температурной защитой;
GPIO: 16;
Таймеры общего назначения: 5;
АЦП: 12-бит, до 9 каналов;
Интерфейсы: I2C, USART и SPI;
Операционные усилители rail-to-rail: 3;
Компаратор с программируемым порогом для защиты от перегрузки;
Низкопотребляющий режим Standby;
Защита от снижения напряжения на каждом источнике питания: VM, VDD, VREG и VBOOTx;
Поддержка отладки через Serial wire debug (SWD);
Расширенный температурный диапазон: -40…+125 °C

Корпус VFQFPN48 , Тип устройства Драйвер бесщёточного двигателя постоянного тока (BLDC motor) с внешними MOSFET , Напряжение питания, min 6.7 В, Напряжение питания, max 45 В, Максимальный выходной ток 600 мА, Примечание Встроенное ядро STM32 ARM Cortex M0, 48 MHz, 4kB - SRAM, 32 kB - Flash, 16 GPIO, 5 Timers, 4 OpAmps, 12bit ADC (9 channels), Interface: I2C, USART, SPI, встроенный 3-ф драйвер управления MOSFET, встроенный buck-конвертер 3.3V, встроенный LDO регулятор 12V , Рабочая температура -40 °C, Рабочая температура 125 °C

Описания и документация

s/STSPIN32F0A.pdf

Характеристики

Корпус

VFQFPN48
Тип устройства

Драйвер бесщёточного двигателя постоянного тока (BLDC motor) с внешними MOSFET
Напряжение питания, min

6.7 В
Напряжение питания, max

45 В
Максимальный выходной ток

600 мА
Примечание

Встроенное ядро STM32 ARM Cortex M0, 48 MHz, 4kB - SRAM, 32 kB - Flash, 16 GPIO, 5 Timers, 4 OpAmps, 12bit ADC (9 channels), Interface: I2C, USART, SPI, встроенный 3-ф драйвер управления MOSFET, встроенный buck-конвертер 3.3V, встроенный LDO регулятор 12V
Рабочая температура

-40 °C
Рабочая температура

125 °C
