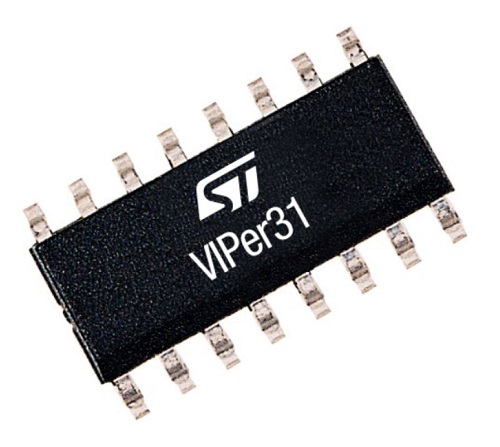

VIPER319XDTR / ST Microelectronics

Добавить к сравнению

Интегральный AC-DC преобразователь VIPer31x содержит лавиноустойчивый транзистор с напряжением исток-сток 800 В и ШИМ-контроллер с управлением по току. Силовой MOSFET с сопротивлением RDS(ON) 3.5 Ом позволяет спроектировать источник питания мощностью до 31 Вт. Преобразователь поддерживает различные топологии: обратноходовую с гальванической изоляцией и без нее, понижающую и понижающее-повышающую. Устройства защиты от превышения напряжения или снижения ниже допустимого по входу имеют возможность регулировки порогов срабатывания.

Возможности:

Встроенный лавиноустойчивый MOSFET: 800 В, 3.5 Ом;
Функция высоковольтного запуска;
ШИМ-контроллер с управлением по току;
Ограничение тока стока: 950 мА;
Напряжение питания: 4.5…30 В;
Потребляемая мощность без нагрузки: менее 20 мВт (230 В AC);
Потребляемая мощность с нагрузкой 250 мВт: менее 430 мВт (230 В AC);
Частота переключения с частотной модуляцией: 30 кГц ±7%;
Встроенный усилитель ошибки с опорным напряжением 1.2 В;
Плавный запуск;
Защита с автоматическим перезапуском от перегрузки, короткого замыкания, перегрева;
Пропуск импульсов для предотвращения перегрузки по току;
Отключение при пониженном напряжении;
Рабочая температура перехода: -40…+150 °С;
Корпус: SO-16N

Максимальная частота преобразователя 30 кГц, Максимальное напряжение силового ключа 800 В, Номинальная мощность 31 Вт, Максимальная скважность преобразователя 80 %, Топология Flyback, buck, buck-boost , Максимальный ток силового ключа 990 мА, Рабочая температура -40 °C, Рабочая температура 150 °C

Наличие	Отгрузка	Цена с НДС	Купить	Сумма
448 шт	—	59,00 от 1 шт	− +	0
Поиск по складам...
Информация о ценах и сроках поставки носит информационный характер. Офертой является только выставленный счет.
Внимание! 'Отгрузка' не учитывает дни доставки, которые зависят от выбранного способа получения и адреса доставки.
+ Показать еще предложения − Скрыть предложения

Итого

0 шт

Описания и документация

v/viper31.pdf

Характеристики

Максимальная частота преобразователя

30 кГц
Максимальное напряжение силового ключа

800 В
Номинальная мощность

31 Вт
Максимальная скважность преобразователя

80 %
Топология

Flyback, buck, buck-boost
Максимальный ток силового ключа

990 мА
Рабочая температура

-40 °C
Рабочая температура

150 °C

Новости о товаре

Интегральный AC-DC регулятор VIPer31x Интегральный AC-DC преобразователь от компании STMicroelectronics VIPer31x содержит лавиноустойчивый транзистор с напряжением исток-сток 800 В и ШИМ-контроллер с управлением по току. Силовой MOSFET с сопротивлением открытого канала 3.5 Ом позволяет спроектировать источник питания мощностью до 31 Вт 03.09.2020
