Снято с производства. EDM1CFIMX6Q10BWSTART – стартовый набор для изучения возможностей процессорного модуля на базе ARM Cortex-A9 микропроцессора i.MX6 Quad от Freescale. Набор может быть использован совместно с существующими платами стандарта EDM, так и платами собственного производства, соответствующих этому стандарту. Основой набора является процессорный модуль DM1-CF-iMX6 на базе четырехъядерного микропроцессора i.MX6 Quad с тактовой частотой 1 ГГц. Он относится к EDM модулям класса Compact и найдет свое применение при создании мобильных и компактных решений в широкой области применений. Модуль включает в себя 2 ГБ DDR3 памяти, 4 ГБ iNAND памяти, Wi-Fi/ Bluetooth модуль, 10/100/1000 Мбит Ethernet, интерфейс SATA, 2 x CAN и др.

Отличительные особенности:

• процессор i.MX6 Quad, 1 ГГц, ARM Cortex-A9;
• 2 ГБ памяти DDR3;
• 4 ГБ памяти iNAND;
• Gigabit Ethernet на базе чипа Atheros AR8031;
• интерфейс JTAG (на переходных отверстиях);
• MIPI интерфейс камеры и дисплея на FPC разъеме;
• Wi-Fi 802.11 b/g/n и Bluetooth v.4.0 на базе Broadcom BCM4330;
• аудиоинтерфейсы I2S и SPDIF;
• 1 x SATA 2.0;
• 1 x SATA 2.0;
• 1 x PCIe 2.0;
• интерфейс HDMI v1.4;
• 1 канал LVDS 18/24 бит;
• 24-битный RGB TTL;
• USB Host 2.0;
• USB OTG 2.0;
• 2 x Flex CAN, совместимый с версией 2.0;
• 2 x UART;
• SPI, I2C, GPIO;
• антенна с переходником;
• радиатор и крепления;
• напряжение питания 5 В;
• форм-фактор EDM Compact;
• диапазон рабочих температур 0…60 °C (возможно исполнение -20…70 °C и -45…85 °C);
• габаритные размеры модуля: 82x60 мм;
• масса: 20 г

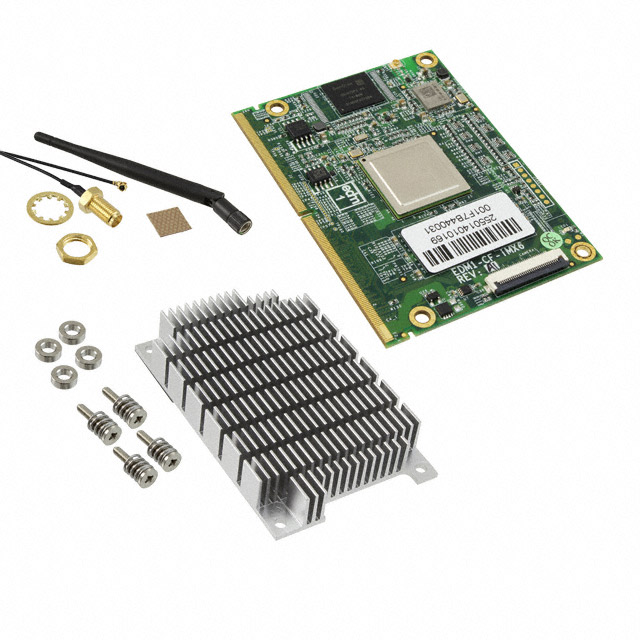

Комплектация:

• процессорный модуль;
• радиатор;
• крепления радиатора;
• антенна;
• переходник для антенны

Тип отладочного средства Набор для разработки
