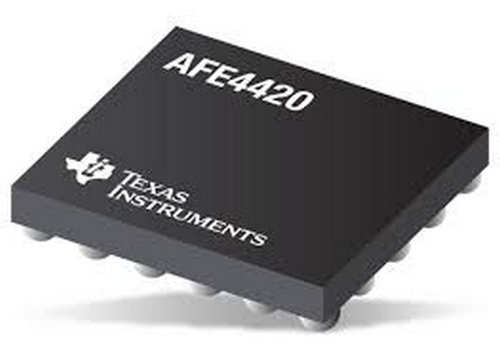

AFE4420YZT / Texas Instruments
Не поставляется
Добавить к сравнению
Аналоговый фронт-энд (AFE) предназначен для систем измерения сердечного ритма (HRM) и уровня кислорода в крови (SpO2). К устройству подключается до четырех светодиодов и четырех фотодиодов. Благодаря схеме автоматической компенсации засветки, тракт приема-передачи имеет широкий динамический диапазон, позволяющий распознавать очень малые уровни сигнала
Особенности:
- Гибкая коммутация светодиодов и фотодиодов;
- Точный, непрерывный мониторинг сердечного ритма:
- Динамический диапазон до 100 дБ;
- Низкий потребляемый ток для непрерывной работы на носимом устройстве: 15 мкА для светодиода, 20 мкА для приемника;
- Передатчик:
- поддержка 4 светодиодов с общим анодом;
- программирование тока светодиодов с диапазоном регулировки от 50 мА до 200 мА с разрешением 8 бит;
- режим параллельной работы для двух светодиодов;
- Программируемое время включения светодиодов;
- Одновременная поддержка 4 светодиодов для оптимизированного измерения частоты сердцебиения (HRM, Multi-Wavelength HRM) и уровня кислорода в крови (SpO2);
- Программируемые сигналы управления для работы с 8 светодиодами при использовании внешних переключателей SPDT;
- Приемник:
- Поддержка 4 входов фотодиодов с временным мультиплексированием;
- ЦАП на входе трансимпедансного усилителя для компенсации смещения с 7-битным управлением и током до ±254 мкА;
- Трансимпеданс ZT: 10 кОм…2 Мом;
- Цифровая компенсация засветки на выходе АЦП для подавления окружающих помех;
- Шумовая фильтрация с программируемой шириной полосы;
- Работа от встроенного генератора или внешних синхросигналов;
- Два программируемых вывода GPIO с гибкой генерацией прерываний;
- FIFO с глубиной 128 выборок;
- Интерфейсы I2C, SPI;
- Напряжения питания:
- приемник 1.7…1.9 В (обход LDO); 1.9…3.6 В (LDO включен);
- передатчик: 3…5.5 В;
- Диапазон рабочих температур: от –40…+85 °C;
- Корпус: DSBGA-30 с шагом 0.4 мм;
- Размер: 2.6 мм × 2.1 мм
Корпус XFBGA30 , Тип преобразования Интегральный фотоплетизмограф , Диапазон питающих напряжений, min 3 В, Диапазон питающих напряжений, max 5 В, Рабочая температура -40 °C, Рабочая температура 85 °C, Примечание AFE с FIFO для многосенсорного оптического мониторинга частоты сердечных сокращений.
Характеристики
-
КорпусXFBGA30
-
Тип преобразованияИнтегральный фотоплетизмограф
-
Диапазон питающих напряжений, min3 В
-
Диапазон питающих напряжений, max5 В
-
Рабочая температура-40 °C
-
Рабочая температура85 °C
-
ПримечаниеAFE с FIFO для многосенсорного оптического мониторинга частоты сердечных сокращений.
