BQ25121A - это высокоинтегрированная система управления зарядом аккумулятора, объединяющая наиболее распространенные функции для носимых устройств: линейное зарядное устройство, DC-DC преобразователь, коммутатор нагрузки, монитор напряжения аккумулятора, устройство ручного сброса с таймером, настраиваемый выход LS/LDO.
Понижающий преобразователь использует технологию DCS-Control объединяющую преимущества топологий с управлением по напряжению, по току и гистерезисного типа, обеспечивая при этом плавный переход в режим энергосбережения и эффективность при малых нагрузках. Выходное напряжение можно запрограммировать в диапазоне от 1.1 до 3.3. В с шагом 0.1 В с максимальным током 300 мА.
Зарядное устройство рассчитано на Li-Ion аккумуляторы с тремя этапами: предварительная зарядка, постоянный ток и постоянное напряжение.
Ограничение входного тока, зарядный ток, выходное напряжение понижающего преобразователя, выходное напряжение LDO и другие параметры программируются через интерфейс I2C. Кроме того с помощью внешних резисторов можно установить уровень ограничения входного тока, ток зарядки, ток завершения зарядки.

Особенности:

• Конфигурируемый понижающий преобразователь напряжения: 300 мА (по умолчанию 2.5 В);
• Ток потребления без нагрузки: 700 нА (тип.);
• Коммутируемый выход LS/LDO: 100 мА;
• Ток зарядки: до 300 мА;
• Точное регулирование напряжения аккумулятора: 0.5% (настраивается от 3.6 В до 4.65 В с шагом 10 мВ);
• Установка тока прекращения зарядки: ниже 500 мкА;
• Контроль напряжения аккумулятора;
• Сторожевой таймер: только BQ25120A;
• Корпус WCSP-25, 2.5 x 2.5 мм и 6 внешних компонентов;
• Вход для кнопки пробуждения и сброса с регулируемыми таймерами;
• Управление режимами работы системы и зарядкой аккумулятора;
• Ток покоя в режиме Ship Mode: менее 50 нА;
• Входное напряжение: 3.4 В до 5.5 В;
• Выводы для установки ограничения входного тока, тока зарядки, тока завершения и индикации состояния;
• Управление по I2C:
  • напряжение и ток зарядки;
  • порог завершения зарядки;
  • ограничение входного тока;
  • порог VINDPM;
  • параметры таймера;
  • управление коммутатором нагрузки;
  • управление прерываниями Faults и Status;
  • регулировка выходного напряжения системы;
  • регулировка выходного напряжения LDO

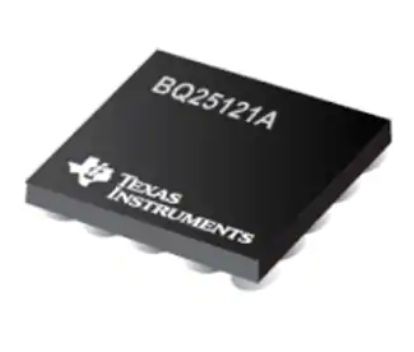

Корпус DSBGA25
