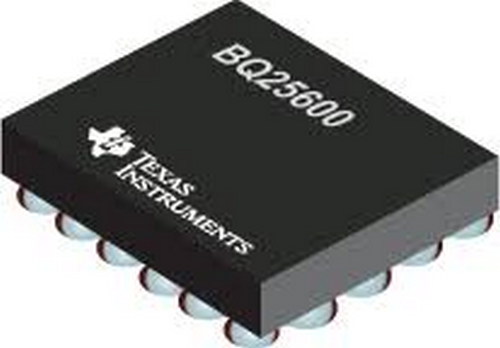

BQ25600DYFFT / Texas Instruments
Не поставляется
Высокоинтегрированное устройство управления зарядкой для одноэлементных литий-ионных и литий-полимерных аккумуляторов и автоматического переключения источников питания. Цепь коммутации со встроенными низкоимпедансными МОП-транзисторами оптимизирует эффективность работы преобразователя, уменьшает время зарядки аккумулятора и продлевает срок службы батареи. Последовательный интерфейс I2C управления зарядкой и системными настройками позволяет получить действительно гибкое решение для разнообразных приложений.
Особенности bq25600:
- Синхронный понижающий преобразователь для заряда Li-on одноячеечных аккумуляторов
- Частота коммутации 1.5 МГц
- КПД зарядного устройства до 92% (вход 5 В, зарядный ток 2А)
- Оптимизирован для работы с входным напряжением USB (5 В)
- Переход в режим PFM (частото-импульсная модуляция) при низкой нагрузке для повышения КПД
- Поддержка USB OTG
- Повышающий преобразователь с выходным током до 1.2 А
- КПД в повышающем режиме до 92% (выходной ток 1А)
- Высокая стабильность в режиме стабилизации тока (CC)
- Мягкий запуск при нагрузке до 500 мкФ
- Защита от короткого замыкания на выходе
- Переход в режим PFM (частото-импульсная модуляция) при низкой нагрузке для повышения КПД
- Один вход для входного напряжения от USB-порта и адаптеров питания
- Поддержка входного напряжения от 3.9 В до 13.5 В, кратковременно до 22 В
- Программируемая величина ограничения входного тока (100 мА до 3,2 А с разрешением 100 мА) для поддержки USB 2.0, USB 3.0 и адаптеров высокого напряжения
- Автоматическое определение USB SDP, DCP и нестандартных адаптеров
- Малые потери на транзисторе коммутации аккумулятора с выходом BATFET (19.5 мОм; Q4)
- Немедленное включение при разряженной батарее или без неё
- Функция идеального диода в режиме зарядки аккумулятора
- Управление транзистором коммутации аккумулятора BATFET для отключения аккумулятора, пробуждения и полного сброса системы
- Гибкий автономный режим и режим управления по I2C
- Высокая интеграция включает в себя все полевые МОП-транзисторы, датчик тока и цепь обратной связи
- Низкий ток утечки батареи:17 мкА
- Высокая точность
- напряжения заряда ± 0.5 %
- тока заряда ± 6% (1.38 A)
- ограничения входного тока ± 10 % (0.9 А)
- удаленная проверка аккумулятора для быстрой зарядки
Корпус DSBGA30 , Тип заряжаемого аккумулятора Литий-ионные/литий-полимерные , Максимальное входное напряжение 13.5 В, Напряжение питания, min 3.9 В, Напряжение питания, max 13.5 В, Режим функционирования Импульсный понижающий , Интерфейс данных I2C , Выходное напряжение, min 3.85 В, Выходное напряжение, max 4.62 В, Максимальный выходной ток 3 А
Предлагаем замену
Характеристики
-
КорпусDSBGA30
-
Тип заряжаемого аккумулятораЛитий-ионные/литий-полимерные
-
Максимальное входное напряжение13.5 В
-
Напряжение питания, min3.9 В
-
Напряжение питания, max13.5 В
-
Режим функционированияИмпульсный понижающий
-
Интерфейс данныхI2C
-
Выходное напряжение, min3.85 В
-
Выходное напряжение, max4.62 В
-
Максимальный выходной ток3 А
