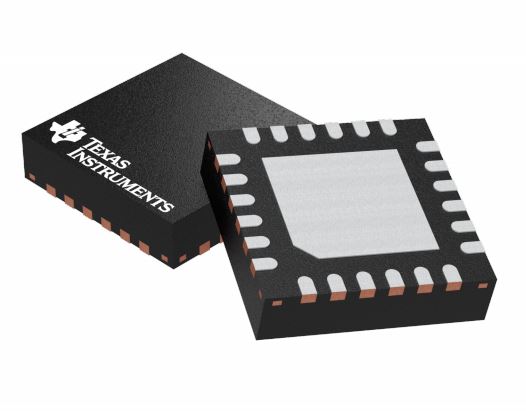

BQ25883RGET / Texas Instruments
Не поставляется
BQ25883 – это высокоинтегрированное зарядное устройство для Li-Ion и Li-Polymer аккумуляторных батарей с двумя ячейками. В микросхеме имеется преобразователь, осуществляющий повышение или понижение напряжения, устройства контроля и защиты, мощные транзисторы, осуществляющие коммутацию источников и потребителей энергии. Входное напряжение от различных источников питания поступает на один вход с допустимыми пределами 3.9…6.2 В. Устройство совместимо с USB 2.0 и USB 3.0 и может обеспечить питанием порт USB OTG (4.5…5.5 В, 2 A).
Зарядная характеристика имеет четыре этапа работы: предварительная зарядка, постоянный ток и постоянное напряжение, подзаряд. Управление режимом зарядки и системными настройками осуществляется по интерфейсу I2C, что позволяет легко и быстро настроить систему для оптимальной работы. Зарядное устройство автоматически распознает источники питания USB SDP, CDP, DCP и нестандартные адаптеры.
Возможности:
- Высокоэффективное зарядное устройство на базе повышающего преобразователя:
- зарядный ток: 2 А;
- частота переключения: 1.5 МГц;
- КПД: до 93.4%;
- оптимизирован для USB-входа и 2-ячеечных liIon аккумуляторов;
- выбираемый энергоэффективный режим ЧИМ для работы с малой нагрузкой;
- Вход USB для адаптеров:
- поддержка входного напряжения 3.9…6.2 В (максимум 20 В);
- ограничение входного тока (0.5…3.3 A с разрешением 100 мА) для поддержки стандартных адаптеров USB2.0, USB3.0;
- отслеживание максимальной мощности с ограничением входного напряжения до 5.5 В;
- интегрированные USB D+/D для автоматического обнаружения USB SDP, CDP, DCP и нестандартных адаптеров;
- Управление питанием и контроль по I2C:
- высокая эффективность разряда батареи МОП-транзистором (RDS(ON) 17 мОм);
- функция управления питанием Narrow VDC:
- быстрое включение без батареи или с сильно разряженной батареей;
- функция идеального диода в режиме дополнения питания от аккумулятора;
- USB OTG с регулируемым выходом: 4.5…5.5 В:
- понижающий преобразователь с выходом до 2 A;
- КПД: 94 % (5 В/1 A);
- высокая точность стабилизации тока и защита от КЗ;
- выбираемый энергоэффективный режим ЧИМ для работы с малой нагрузкой (не для аудио приложений);
- Входной оптимизатор тока (ICO) для достижения максимальной входной мощности без перегрузки адаптеров;
- Интегрированный 16-разрядный АЦП для системного мониторинга (напряжение и ток BUS, ток заряда, напряжение SYS и NTC);
- Высокая интеграция включает в себя все MOSFETs, датчик тока и петлю компенсации;
- Высокая точность:
- стабилизация зарядного напряжения ±0.5%;
- стабилизация зарядного тока: ±5%;
- стабилизация входного тока ±7.5%;
- Безопасность:
- контроль температуры батареи при заряде и в режиме OTG;
- ограничение нагрева и отключение при перегреве
Корпус —, Максимальный выходной ток 2 А, Тип заряжаемого аккумулятора Литий-ионные/литий-полимерные , Максимальное входное напряжение 20 В, Напряжение питания, min 3.9 В, Напряжение питания, max 6.2 В, Режим функционирования Импульсный повышающий , Интерфейс данных I2C , Выходное напряжение, min 6.8 В, Выходное напряжение, max 9.2 В
Предлагаем замену
Характеристики
-
Корпус—
-
Максимальный выходной ток2 А
-
Тип заряжаемого аккумулятораЛитий-ионные/литий-полимерные
-
Максимальное входное напряжение20 В
-
Напряжение питания, min3.9 В
-
Напряжение питания, max6.2 В
-
Режим функционированияИмпульсный повышающий
-
Интерфейс данныхI2C
-
Выходное напряжение, min6.8 В
-
Выходное напряжение, max9.2 В
