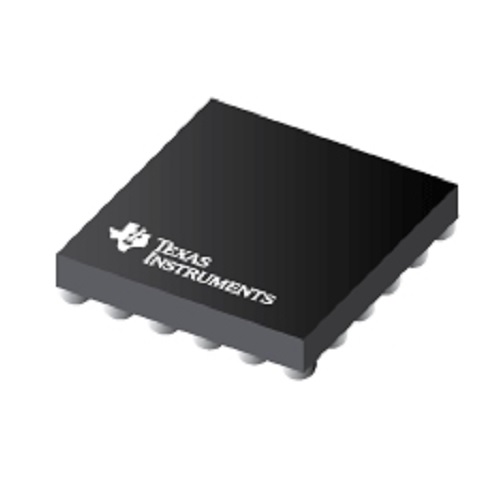

BQ25960 Parallel Battery Charger — это решение для ускоренной зарядки аккумуляторов с использованием архитектуры на переключаемых конденсаторах для 1-элементных литий-ионных аккумуляторов, Архитектура на коммутируемых конденсаторах позволяет уменьшить зарядный ток протекающий через кабель наполовину, сокращая потери мощности в кабеле и ограничивая повышение температуры. Двухфазная архитектура улучшает эффективность зарядки и снижает требования к входному и выходному конденсаторам. При использовании с основным зарядным устройством, таким как BQ2561x или BQ2589x, система обеспечивает полный цикл зарядки от струйного капельного заряда до максимальной емкости с низкими потерями мощности в режиме постоянного тока (CC) и постоянного напряжения (CV).

Особенности:

• Максимальный КПД параллельного зарядного устройства на переключаемых конденсаторах: 98.1 %;
• Поддержка быстрой зарядки: до 8 A;
• Запатентованная двухфазная архитектура на переключаемых конденсаторах, оптимизированная для максимального КПД:
  • входное напряжение равно удвоенному напряжению аккумулятора;
  • выходной ток в 2 раза больше входного тока;
  • сниженные потери на входном кабеле;
• Быстрая зарядка в режиме байпаса: 5 A;
  • сопротивление цепи зарядки (Rdson): 21 мОм;
• Контроллер питания MUX с двумя входами для выбора источника во время быстрой зарядки и USB On-The-Go (OTG) / reverse TX Mode;
• Поддержка широкого диапазона входного напряжения:
  • рабочее входное напряжение: до 12.75 В;
  • максимальное входное напряжение 40 В с дополнительным внешним транзистором (ACFET) и 20 В без внешнего транзистора;
• Параллельная зарядка с двумя синхронизированными BQ25960 для зарядного тока до 13 А;
• Встроенные программируемые функции защиты:
  • от перенапряжения на входе (BUSOVP) и от перенапряжения аккумулятора (BATOVP);
  • от перегрузки по току на входе (BUSOCP) и от перегрузки по току аккумулятора (BATOCP);
  • от перенапряжения на выходе (VOUTOVP);
  • от минимального (BUSUCP) и обратного тока (BUSRCP) на входе;
  • обнаружения отключения адаптера и предотвращения повышенного напряжения;
  • контроль температуры аккумулятора и разъемов (TSBAT_FLT и TSBUS_FLT);
  • Защита от перегрева перехода (TDIE_FLT);
• Программируемые настройки для оптимизации системы:
  • прерывания и маски прерываний;
  • считывание показаний и конфигурация АЦП;
  • функции сигнализации для хост-процессора;
• АЦП для контроля напряжения, тока и температуры: 16 бит


Максимальный выходной ток 8 А, Тип заряжаемого аккумулятора Li-Ion , Режим функционирования Повышающий, параллельный , Интерфейс данных I2C , Выходное напряжение, min 3.4 В, Выходное напряжение, max 6 В
