bq769142 - это высокоинтегрированный монитор и устройство защиты для Li-ion, Li-polymer и LiFePO4 аккумуляторных батарей с количеством ячеек от 3 до 14 ячеек. Микросхема включает в себя высокоточную систему мониторинга, конфигурируемую подсистему защиты и поддержку автономного или управляемого хостом баланса ячеек. Кроме того в состав устройства входят два программируемых LDO для питания внешних устройств, интерфейс связи с хост-процессором I2C (Fast Mode), SPI и HDQ и NFET драйверы с «зарядовым насосом» для управления внешними силовыми ключами.

Особенности:

• Количество ячеек: 3…14;
• Интегрированный «зарядовый насос» для драйверов управления внешними силовыми транзисторами;
• Защитные функции включают контроль напряжения, температуры, тока и внутреннюю диагностику;
• Два независимых АЦП:
  • одновременное измерение тока и напряжения;
  • высокоточный измеритель заряда с ошибкой смещения по входу менее 1 мкВ (тип.);
  • точность измерения напряжения ячейки: менее 10 мВ (тип.);
• Широкий диапазон измерения тока (± 200 мВ на шунте);
• Автономная или управляемая хостом балансировка ячеек;
• Режимы питания:
  • NORMAL (286 мкA);
  • Несколько вариантов SLEEP (24…41 мкА);
  • Несколько вариантов DEEPSLEEP (9…10 мкА);
  • SHUTDOWN (1 мкA);
• Устойчивость входов измерения напряжений ячеек VC к напряжению до 85 В;
• Толерантно случайных клеток прикрепить последовательность на производственной линии;
• Допустимость к  подключению ячеек в случайной последовательности;
• Измерение температуры с помощью встроенного датчика и девяти внешних термисторов;
• Интегрированная однократно программируемая (OTP) память;
• Интерфейсы: I2C, SPI и HDQ;
• Два программируемых LDO для питания внешних систем;

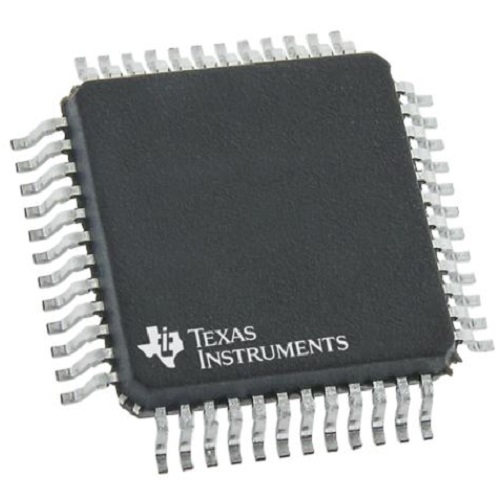

• Корпус: TQFP-48

Корпус —, Интерфейс данных I2C, SPI, HDQ , Тип заряжаемого аккумулятора Li-Ion, Li-Pol, LiFePO4 , Режим функционирования монитор состояния, балансировка
