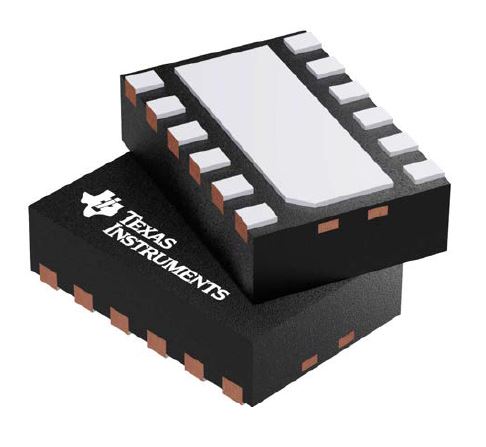

LM5156QDSSRQ1 / Texas Instruments
Не поставляется
Микросхема LM5156xH/LM5156xH-Q1 представляет собой контроллер асинхронного повышающего преобразователя с широким диапазоном входного напряжения – от 3.5 до 60 В и режимом управления по пиковому току. Он поддерживает повышающую, SEPIC и обратноходовую топологии.
Особенности:
- Диапазон входного напряжения: 3.5…60 В; 2.97…16 В (при BIAS = VCC);
- Минимальное входное напряжение 1.5 В (при BIAS ≥ 3.5 В);
- Защита от импульсов входного напряжения: до 65 В;
- Собственное потребление в режиме shutdown: ≤ 2.6 мкА;
- Собственное потребление в рабочем режиме: ≤ 490 мкА;
- Максимальная частота переключения: 2.2 МГц;
- Двойная модуляция тактового генератора псевдошумовыми сигналами для снижения ЭМИ;
- Возможность регулирования по первичной стороне без опторазвязки (flyback);
- Точная установка порога ограничения тока: 100 мВ ±7%;
- Драйвер MOSFET с выходным током 1.5 A пик.;
- Поддержка внешнего источника питания по входу Vсс;
- Снижение помех и интерференции в AM-диапазоне;
- Синхронизация тактового генератора: от 100 кГц до 2.2 МГц;
- Интегрированные функции защиты:
- управления по максимальному значению тока;
- программируемая защита от пониженного напряжения (UVLO);
- защита от превышения выходного напряжения (OVP);
- отключение при перегреве;
- Программируемая функция компенсации наклона;
- Регулируемый плавный запуск;
- Выход наличия выходного напряжения PGOOD;
- Рабочая температура Tj: -40...+150 °С
Корпус —, Тип преобразователя Boost, Flyback, Sepic , Режим преобразования Peak Current Mode , Входное напряжение, min 3 В, Входное напряжение, max 16 В, Выходное напряжение, min 1.5 В, Выходное напряжение, max 60 В, Максимальный выходной ток 1.5 А, Кол-во выходов 1 , Частота преобразования, min 100 кГц, Частота преобразования, max 2.2 МГц, Ток собственного потребления 580 мкА, Встроенные возможности EXT_SWITCH, Thermal Shutdown, UVLO Adjustable, Output OVP, Soft Start , Примечание Switching Controller, Current-mode, 2200kHz Switching Freq-Max , Рабочая температура -40 °C, Рабочая температура 150 °C
Характеристики
-
Корпус—
-
Тип преобразователяBoost, Flyback, Sepic
-
Режим преобразованияPeak Current Mode
-
Входное напряжение, min3 В
-
Входное напряжение, max16 В
-
Выходное напряжение, min1.5 В
-
Выходное напряжение, max60 В
-
Максимальный выходной ток1.5 А
-
Кол-во выходов1
-
Частота преобразования, min100 кГц
-
Частота преобразования, max2.2 МГц
-
Ток собственного потребления580 мкА
-
Встроенные возможностиEXT_SWITCH, Thermal Shutdown, UVLO Adjustable, Output OVP, Soft Start
-
ПримечаниеSwitching Controller, Current-mode, 2200kHz Switching Freq-Max
-
Рабочая температура-40 °C
-
Рабочая температура150 °C
