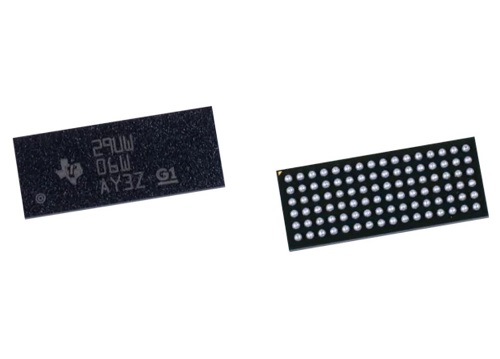

SN74AVC32T245NMJR / Texas Instruments
Не поставляется
Добавить к сравнению
SN74AVC32T245 Dual-Supply Bus Transceiver - это 32-битный неинвертирующий шинный трансивер с двумя отдельными шинами питания. Приемопередатчик может работать при напряжениях питания на каждом из входов VCCA/VCCB от 1.2 В до 3.6 В в любом сочетании. Приемопередатчик допускает отсутствие питания на любой из шин VCCA/VCCB, отключая при этом выходы для предотвращая повреждения устройства.
Особенности:
- Семейство Widebus+;
- Уровни входов управления VIH/VIL привязаны напряжению VCC;
- VСC функция изоляции - если любой из входов VСC имеет потенциал GND, оба порта находятся в высокоимпедансном состоянии;
- Входы/выходы устойчивы к перенапряжению;
- Диапазон напряжения питания по каждой шине питания: 1.2…3.6 В;
- Ioff поддерживает работу с частичным отключением питания;
- Входы/выходы устойчивы к напряжению до 4.6 В;
- Устойчивость к защелкиванию превышает 100 мA в соответствии с JESD 78, класс II;
- Максимальная скорость передачи данных:
- 380 Мбит/с (1.8…3.3 В со сдвигом уровня);
- 200 Мбит/с (менее 1.8…3.3 В со сдвигом уровня);
- 200 Мбит/с (трансляция при 2.5 В или 1.8 В);
- 150 Мбит/с (трансляция при 1.5 В);
- 100 Мбит/с (трансляция при 1.2 В);
- Защита от статических разрядов превышает требования JESD 22:
- модель человеческого тела (A114-A): 4000 В;
- модель заряженного устройства (C101): 1000 В
Количество линий 32 , Количество каналов 4 , Количество линий в канале 8 , Тип входного сигнала Logic , Тип выходного сигнала Logic , Напряжение питания входа, min 1.2 В, Напряжение питания входа, max 3.6 В, Напряжение питания выхода, min 1.2 В, Напряжение питания выхода, max 3.6 В
Характеристики
-
Количество линий32
-
Количество каналов4
-
Количество линий в канале8
-
Тип входного сигналаLogic
-
Тип выходного сигналаLogic
-
Напряжение питания входа, min1.2 В
-
Напряжение питания входа, max3.6 В
-
Напряжение питания выхода, min1.2 В
-
Напряжение питания выхода, max3.6 В
