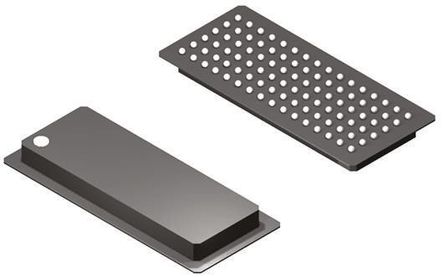

SN74AVC32T245ZKER / Texas Instruments

Не поставляется

Добавить к сравнению

SN74AVC32T245 Dual-Supply Bus Transceiver - это 32-битный неинвертирующий шинный трансивер с двумя отдельными шинами питания. Приемопередатчик может работать при напряжениях питания на каждом из входов VCCA/VCCB от 1.2 В до 3.6 В в любом сочетании. Приемопередатчик допускает отсутствие питания на любой из шин VCCA/VCCB, отключая при этом выходы для предотвращая повреждения устройства.

Особенности:

Семейство Widebus+;
Уровни входов управления VIH/VIL привязаны напряжению VCC;
VСC функция изоляции - если любой из входов VСC имеет потенциал GND, оба порта находятся в высокоимпедансном состоянии;
Входы/выходы устойчивы к перенапряжению;
Диапазон напряжения питания по каждой шине питания: 1.2…3.6 В;
Ioff поддерживает работу с частичным отключением питания;
Входы/выходы устойчивы к напряжению до 4.6 В;
Устойчивость к защелкиванию превышает 100 мA в соответствии с JESD 78, класс II;
Максимальная скорость передачи данных:
- 380 Мбит/с (1.8…3.3 В со сдвигом уровня);
- 200 Мбит/с (менее 1.8…3.3 В со сдвигом уровня);
- 200 Мбит/с (трансляция при 2.5 В или 1.8 В);
- 150 Мбит/с (трансляция при 1.5 В);
- 100 Мбит/с (трансляция при 1.2 В);
Защита от статических разрядов превышает требования JESD 22:
- модель человеческого тела (A114-A): 4000 В;
- модель заряженного устройства (C101): 1000 В

Корпус LFBGA96 , Количество линий 32 , Количество каналов 4 , Количество линий в канале 8 , Тип входного сигнала Logic , Тип выходного сигнала Logic , Напряжение питания входа, min 1.2 В, Напряжение питания входа, max 3.6 В, Напряжение питания выхода, min 1.2 В, Напряжение питания выхода, max 3.6 В, Задержка прохождения сигнала (макс) 4.1 с, Рабочая температура -40 °C, Рабочая температура 85 °C
