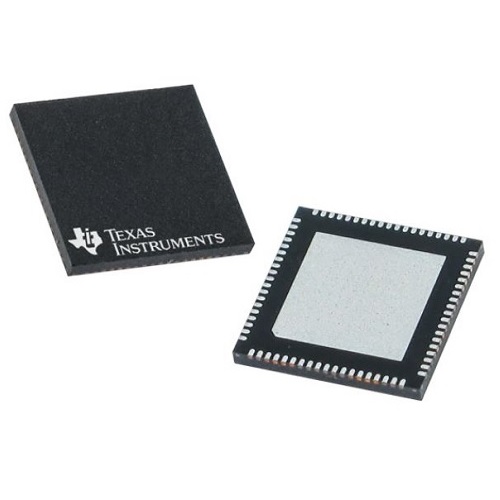

TLC6983 - это высокоинтегрированный матричный драйвер светодиодных дисплеев с 48 источниками тока и 16 ключевыми транзисторами для сканирования. Один драйвер способен управлять матрицей из 16х16 светодиодных RGB-пикселей. А комбинация из двух TLC6983 позволяет подключить дисплей из 32х32 RGB-светодиодов. Для снижения энергопотребления устройство имеет отдельные входы питания для красных, зеленых и синих светодиодов с общим катодом.

Особенности:

• Разделенные шины питания VCC, VR, VG и VB: 2.5…5.5 В;
  • 48 выходных каналов со стабилизацией тока от 0.2 до 20 мА:
  • точность между каналами: ±0.5 % (тип.), ±2 % (макс.);
  • точность между устройствами: ±0.5% (тип.), ±2% (макс.)
  • низкое напряжение насыщения: 0.26 В (макс.) при IOUT 5 мА;
  • регулировка общей яркости: 3 бит (8 уровней);
  • регулировка яркости цвета: 8 бит (256 уровней);
  • серая шкала PWM: 16 бит (65536 уровней);
• 16 ключей сканирования линий с RDS (ON) 190 мОм;
• Ультранизкое энергопотребление:
  • VCC до 2.5 В;
  • ICC 3.9 мА при частоте GCLK 50 МГц;
  • интеллектуальный режим энергосбережения;
• Встроенная SRAM для поддержки мультиплексирования от 1 до 32 каналов:
  • одно устройство с мультиплексированием 16 каналов для поддержки 32х16 светодиодов или 16х16 RGB пикселей;
  • два устройства с мультиплексированием 32 каналов для поддержки 96х32 светодиодов или 32х32 RGB пикселей;
• Высокоскоростной интерфейс с низким ЭМИ (CCSI):
  • трехпроводное решение (SCLK/SIN/SOUT);
  • внешний 25 МГц SCLK (внутренний 50 МГц);
  • встроенный умножитель частоты для поддержки GCLK в диапазоне от 40 МГц до 160 МГц


Примечания Матричный драйвер LCDдисплеев 16х16
