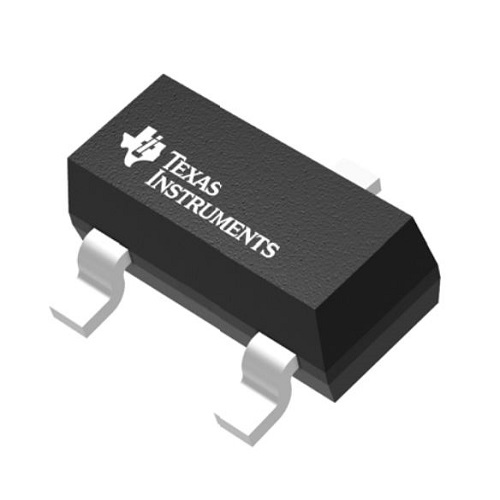

TMAG5123D1CQDBZT / Texas Instruments
Не поставляется
TMAG5123 - это высоковольтный цифровой датчик Холла в корпусе SOT-23 для поверхностного монтажа. Датчик реагирует на магнитные поля параллельные поверхности печатной платы, что облегчает конструктивное размещение датчика. Для компенсации смещения и дрейфа напряжения в TMAG5123 применён модулятор, последовательно переключающий ток смещения и измеряемое напряжение на каждую пару выводов чувствительного элемента с частотой 320 кГц. Полный цикл осуществляется за 16 измерений. Выход датчика подключен к усилителю и интегратору, который накапливает и отфильтровывает напряжение, пропорциональное действующему магнитному полю.
TMAG5123 имеет встроенный стабилизатор напряжения, обеспечивающий широкий диапазон рабочих напряжений от 2.5 В до 38 В и защиту от обратной полярности до -20 В.
Технические параметры:
- Омниполярный цифровой датчик Холла;
- Высокая чувствительность (BOP): 10.9 мТл (тип.);
- Широкий диапазон напряжения питания: 2.5…38 В;
- Частота прерывания: 320 кГц;
- Максимальная рабочая частота: 10 кГц;
- Выход с открытым стоком;
- Защиты:
- от импульсов при отключении нагрузки до 40 В;
- от переполюсовки питания: до -20 В;
- от короткого замыкания на выходе;
- ограничение выходного тока;
- Широкий диапазон рабочих температур: -40…+125 °C
- Корпус: SOT-23
Корпус —, Тип датчика Датчик Холла, омниполярный , Рабочая температура, min -40 °C, Рабочая температура, max 125 °C, Применение Переключатель на основе датчика Холла , Примечание Hall Effect Sensor, 6.7mT Min, 13mT Max, 0-38V, Plastic/epoxy, Rectangular, 3 Pin, Surface Mount
Предлагаем замену
Характеристики
-
Корпус—
-
Тип датчикаДатчик Холла, омниполярный
-
Рабочая температура, min-40 °C
-
Рабочая температура, max125 °C
-
ПрименениеПереключатель на основе датчика Холла
-
ПримечаниеHall Effect Sensor, 6.7mT Min, 13mT Max, 0-38V, Plastic/epoxy, Rectangular, 3 Pin, Surface Mount
