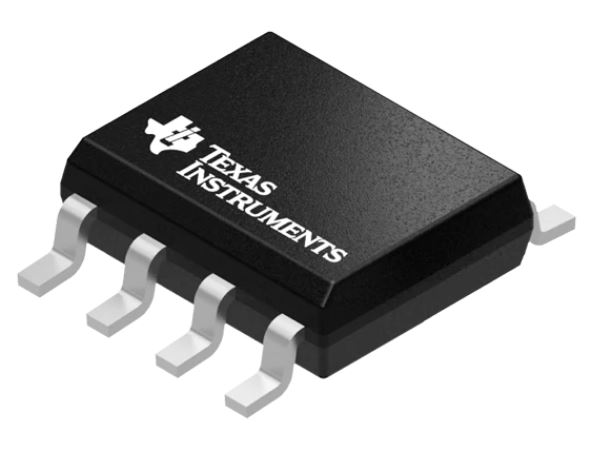

TMCS1101A3UQDT / Texas Instruments
Не поставляется
Добавить к сравнению
TMCS1101 - это гальванически изолированный датчик тока на эффекте Холла, способный измерять постоянный и переменный ток с высокой точностью, линейностью и температурной стабильностью. Малый дрейф и температурная компенсация обеспечивают погрешность измерения <1.5% FS во всем рабочем диапазоне температур. Входной ток, протекающий через встроенный проводник сопротивлением 1.8 мОм, создает магнитное поле, измеряемое интегрированным датчиком Холла.
Возможности:
- Общая погрешность: ±0.51 % тип., ±1.15 % макс., (-40…+85 °С):
- погрешность чувствительности: ±0.5 %
- погрешность смещения 9 мА
- дрейф смещения: 0.04 мА/°С
- погрешность линейности: 0.05 %
- Долговременный и климатический дрейф: менее 0.5 %;
- Изоляция по UL 1577: 3 кВ СКЗ;
- Максимальное рабочее напряжение: 600 В DC;
- Oднополярное измерение тока;
- Температурная компенсация;
- Напряжение питания: 3…5.5 В;
- Собственное потребление: 5 мА (макс.);
- Полоса пропускания: 80 кГц;
- Чувствительность: 200 мВ/А;
- Диапазон рабочей температуры кристалла: -40…+150 °С;
- Корпус: SOIC-8
Пиковый измеряемый ток 21.5 А, Чувствительность 200 , Тип выходного сигнала напряжение , Напряжение питания, min 3 В, Напряжение питания, max 5.5 В, Примечания 8 Pin, Plastic/epoxy
Характеристики
-
Пиковый измеряемый ток21.5 А
-
Чувствительность200
-
Тип выходного сигналанапряжение
-
Напряжение питания, min3 В
-
Напряжение питания, max5.5 В
-
Примечания8 Pin, Plastic/epoxy
