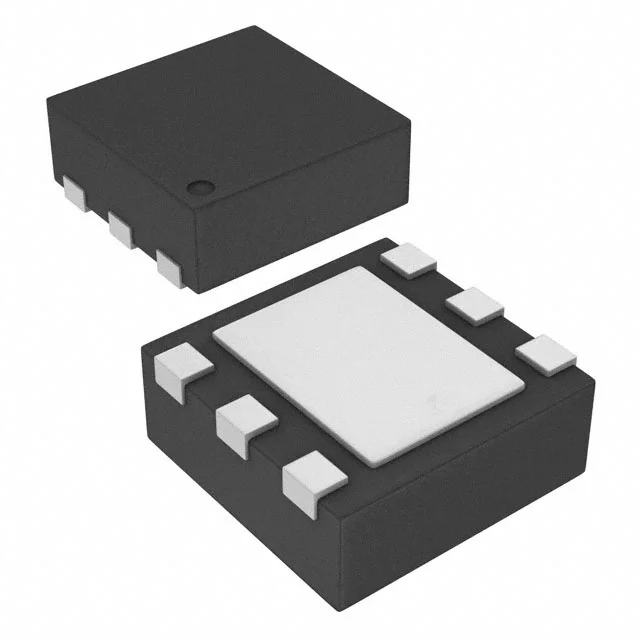

TVS1800DRVR / Texas Instruments
Не поставляется
Устройство для подавления переходных скачков напряжения вместо TVS-диодов. TVS1800 пропускает ток до 40 А (8/20 мкс) по IEC 61000-4-5 для защиты систем от сильных переходных процессов или ударов молнии. Устройство использует уникальный механизм обратной связи для обеспечения стабильного напряжения ограничения во время сбоя, не позволяющее напряжению в защищаемой цепи превышать 24.7 В. Прибор униполярный, для симметричной защиты допускается последовательное встречное включение двух устройств. Чтобы обеспечить надежную защиту в течение всего срока службы продукта, TI тестирует TVS1800 на 5000 повторных ударов при высокой температуре без изменения характеристик устройства.
Особенности:
- Максимальное напряжение ограничения 24.7 В при 40 А (8/20 мкс);
- Допустимое рабочее напряжение: 18 В;
- Напряжение ограничения: 22.8 В;
- Размер: 2 х 2 мм;
- Соответствует IEC 61000-4-5: ± 1 кВ, 42 Ом;
- Надежная защита от скачков напряжения:
- IEC 61000-4-5 (8/20 мкс): 40 А;
- IEC 61643-321 (10/1000 мкс): 6 A;
- Низкий ток утечки:
- 1,2 нА (27 °С);
- 9 нА (85 °С);
- Малая емкость: 116 пФ;
- Защита от электростатического разряда: Level 4 IEC 61000-4-2
Корпус UDFN6 , Кол-во защищаемых линий (каналов) 1 , Пороговое напряжение 18 В, Ток утечки 0.013 мкА, Паразитная емкость линии 0.12 нФ, Примечание Однонаправленный , Рабочая температура -40 °C, Рабочая температура 125 °C
Характеристики
-
КорпусUDFN6
-
Кол-во защищаемых линий (каналов)1
-
Пороговое напряжение18 В
-
Ток утечки0.013 мкА
-
Паразитная емкость линии0.12 нФ
-
ПримечаниеОднонаправленный
-
Рабочая температура-40 °C
-
Рабочая температура125 °C
