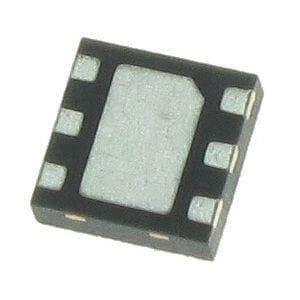

TVS2700DRVR / Texas Instruments
Не поставляется
Добавить к сравнению
Устройство для подавления переходных скачков напряжения вместо TVS-диодов. TVS2700 пропускает ток до 40 А (8/20 мкс) по IEC 61000-4-5 для защиты систем от сильных переходных процессов или ударов молнии. Устройство использует уникальный механизм обратной связи для обеспечения стабильного напряжения ограничения во время сбоя, не позволяющее напряжению в защищаемой цепи превышать 35 В. Прибор униполярный, для симметричной защиты допускается последовательное встречное включение двух устройств.
Особенности:
- Максимальное напряжение ограничения 35 В при 40 А (8/20 мкс);
- Допустимое рабочее напряжение: 27 В;
- Напряжение ограничения: 32.5 В;
- Размер: 2 х 2 мм;
- Выживает более 5000 повторных ударов с перенапряжением 35 A 8/20 мкс при 125 °C;
- Соответствует IEC 61000-4-5: ± 1 кВ, 42 Ом;
- Надежная защита от скачков напряжения:
- IEC 61000-4-5 (8/20 мкс): 40 А;
- IEC 61643-321 (10/1000 мкс): 4 A;
- Низкий ток утечки:
- 1,8 нА (27 °С);
- 14,5 нА (85 °С);
- Малая емкость: 100 пФ;
- Защита от электростатического разряда: Level 4 IEC 61000-4-2
Корпус UDFN6 , Кол-во защищаемых линий (каналов) 1 , Пороговое напряжение 17 В, Ток утечки 0.06 мкА, Паразитная емкость линии 0.1 нФ, Примечание Однонаправленный , Рабочая температура -40 °C, Рабочая температура 125 °C
Характеристики
-
КорпусUDFN6
-
Кол-во защищаемых линий (каналов)1
-
Пороговое напряжение17 В
-
Ток утечки0.06 мкА
-
Паразитная емкость линии0.1 нФ
-
ПримечаниеОднонаправленный
-
Рабочая температура-40 °C
-
Рабочая температура125 °C
