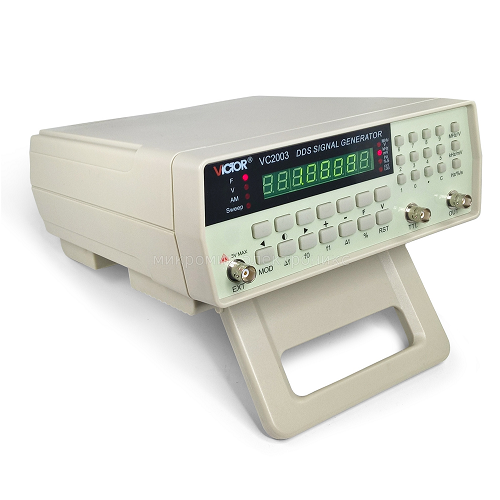

DDS-генератор сигналов Victor VC2003

( Генераторы сигналов | Victor )

Формирование сигнала методом прямого синтеза (DDS)

Разрешение по вертикали 10bit

Диапазон частот 1Hz~3MHz

Разрешение: 0.01Hz, точность установки 5х10-5

Нестабильность частоты: не более 5х10-5 (-40°C_+85°C)

Форма выходного сигнала: синус, меандр TTL

Длительность фронта TTL импульса: менее 20ns

Коэффициент нелинейных искажений для синуса:

1Hz~1MHz: -40dBc

1MHz~3MHz: -30dBc

Уровень выходного сигнала: 5mV~8V (50?)

Нестабильность амплитуды: не более _5%

Амплитудная модуляция (внутренняя 400Hz, 1000Hz): 1%~100%

Внешний модулирующий импульс: 100Hz~100KHz

Режим свипирования частоты: линейный, логарифмический

Скорость свипирования: 0.02s~5s/шаг

Одновременная индикация частоты и уровня выходного сигнала

Тип DDS
