FT232 USB UART Board [mini] / Wvshare

Wvshare
Добавить к сравнению

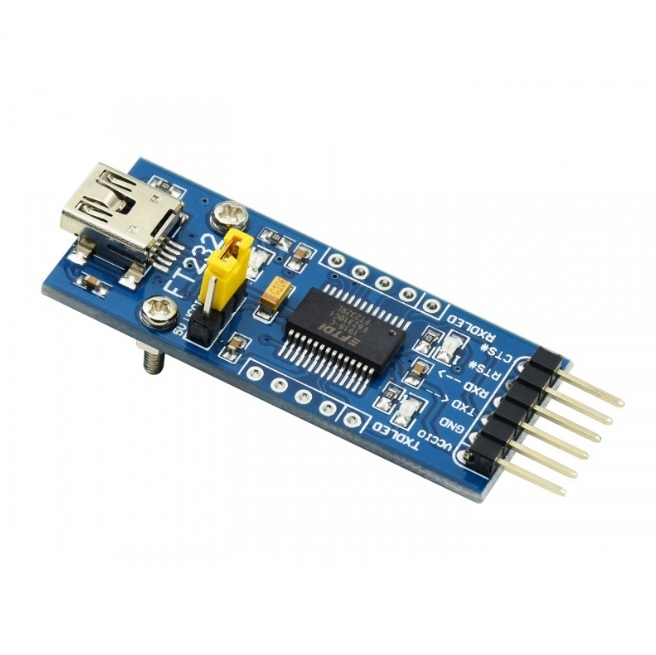

FT232 USB UART Board [mini] – плата преобразователя USB-UART на базе микросхемы FT232RL. На плате установлен miniUSB разъем типа А (female), а также статусные светодиоды, индицирующие состояние передачи, приема и питания. На 6-контактный угловой разъем  платы выведены сигналы микросхемы TXD, RXD, RTS#, CTS#. К этому же разъему подключена земля (GND) и питание Vccio. Остальные выводы микросхемы доступны на контактных площадках со сквозными отверстиями под разъемы (входят в комплект поставки). Плату с установленными разъемами удобно использовать совместно с макетной платой для прототипирования.

В случае использования платы преобразователя вместе с микроконтроллером, необходимо выполнить следующие соединения:

  • VCCIO ↔ 3.3 В или 5 В выход (модуль питается от USB порта, а с помощью джамперов выбирается напряжение питания 3.3 В или 5 В);
  • GND ↔ GND;
  • TXD ↔ MCU.RX (направление сигнала: MCU.RX << FT232 << PC.TX);
  • RXD ↔ MCU.TX (направление сигнала: MCU.TX >> FT232 >> PC.RX);
  • RTS ↔ MCU.CTS (направление сигнала: MCU.CTS << FT232 << PC.RTS);
  • CTS ↔ MCU.RTS (направление сигнала: MCU.RTS >> FT232 >> PC.CTS).

Отличительные особенности:

  • установлена микросхема FT232RL;
  • поддержка операционных систем Mac, Linux, Android, WinCE, Windows 7/8/8.1/10...;
  • 3 режима питания обеспечивают выходной уровень 5 В, выходной уровень 3.3 В, питание от целевой платы (3.3 В-5 В);
  • 3 светодиода, индицирующие состояние сигналов и питания: TXD LED, RXD LED, POWER LED;
  • функциональные выводы:
  • TXD, RXD, RTS#, CTS#: подключены к впаянному разъему,

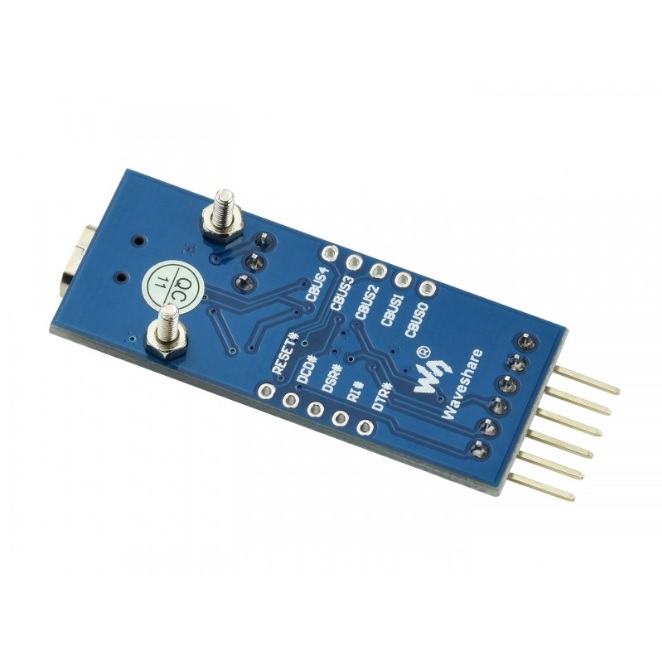

  • остальные выводы микросхемы доступны на контактных площадках со сквозными отверстиями для установки разъемов (входят в комплект поставки).

Комплектация:

  • Плата FT232 USB UART Board [mini] х 1

Количество
Отгрузка
Цена с НДС
Примечание Купить Сумма
32 шт
633,00 от 1 шт
+
0
Информация о ценах и сроках поставки носит информационный характер. Офертой является только выставленный счет.
Внимание! 'Отгрузка' не учитывает дни доставки, которые зависят от выбранного способа получения и адреса доставки.
Итого
0
0 шт

Описания и документация

FT232_mini.pdf
