Spruce - STM32 Arduino with with 2.8'' Touch LCD Shield / WZE

Spruce – плата на основе микроконтроллера STM32 ARM Сortex. Совместима с платами mini ARM cortex-M3. Может программироваться с помощью GCC+Eclipse+openocd+openJtag и Arduino! Для программирования в стиле Arduino нужно использовать Maple.

На контроллере Spruce установлены разъёмы в такой же конфигурации, как и на контроллерах Arduino, и все Arduino шилды могут использоваться вместе с платой STM32 cortex. Похожая на Arduino среда позволяет загрузить Arduino код в контроллер Spruce.

Характеристики:

• Контроллер: STM32F103VET6, TQFP 100 pins
• Память FLASH:512KВ, SRAM:64KB
• Отладочный интерфейс JTAG
• Индикатор питания  и статуса
• RS232 порт,  для подключения к PC требуется нуль-модемный кабель
• Поддержка 3 pin ISP
• USB2.0 SLAVE порт
• Micro SD(TF) разъем, использует SDIO
• 2 МБ флэш памяти с SPI интерфейсом (AT45DB161D)
• Кнопка пользователя
• Держатель батарейки для RTC
• RJ45 Ethernet
• Все неиспользуемые порты GPIO выведены на разъемы.
• TFT дисплей 2.4’’, 240x320 точек.

Среда разработки Arduino

При разработке в среде Arduino IDE вы получаете плату полностью совместимую с maple и всеми arduino шилдами. Загрузчик прошивается через RS232 порт, и после этого arduino код можно будет загрузить через  USB порт. Драйверы для USB порта загружаются вместе с maple IDE.

GCC+Eclipse+OpenOCD+OpenJTAG

Spruce также поддерживает разработку в GCC+Eclipse+OpenOCD+OpenJTAG.

Разработка приложений в Eclipse (установка оболочки)

Eclipse часто считают средой для Java разработчиков,  но его архитектура позволяет использовать и другие языки программирования. Ниже инструкция, как использовать Eclipse вместе с C/C++ development Toolkit CDT и Sourcery G++ Lite for ARM EABI  для разработки под встраиваемые ARM платы.

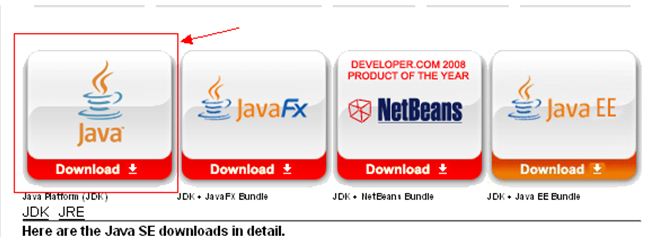

Требуется установить JAVA JDK  до установки Eclipse. Загрузить JAVA JDK  можно здесь.



После регистрации Вы сможете скачать jdk-6u22-windows-i586.exe  и установить его.

Загрузите IDE for C/C++ Developers, (пакет включает Eclipse и CDT).



После загрузки раскройте архив и запустите Eclipse.

Установите  ARM плагин для Eclipse:

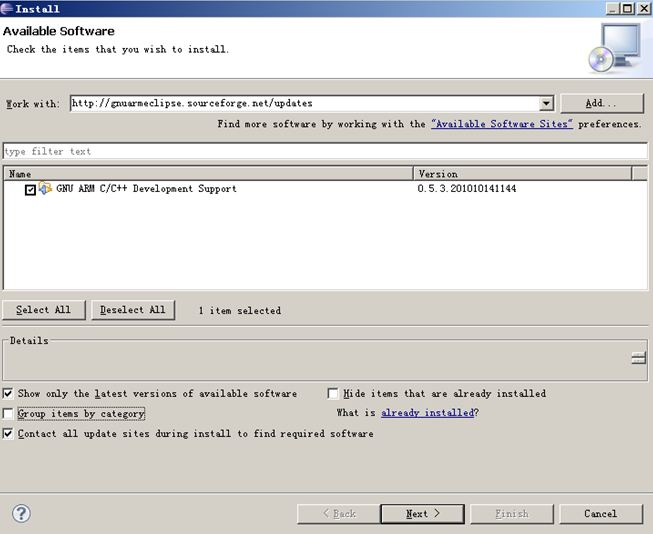

Для этого выберите  меню Help – > Install New Software,  и введите адрес http://gnuarmeclipse.sourceforge.net/updates  в поле "work with":



Через несколько секунд на экране появится строка GNU ARM C/C++ Development Support, выберите её,  и снимите галку Group items by category:



Нажимайте Next  до окончания загрузки и установки.

Теперь нужно установить " Zylin Embedded CDT". Для этого выбираем "Help – > Install New Software"  и вводим адрес http://www.zylin.com/zylincdt. Через несколько секунд, необходимых для загрузки, нужно выбрать "Zylin Embedded CDT" и нажимать "next"  до окончания процесса.

Установка G + + Lite

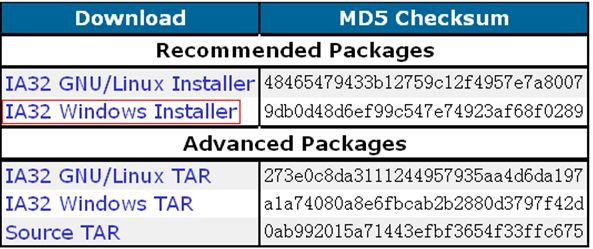

Откройте страницу http://www.codesourcery.com/sgpp/lite/arm/portal/release1592  и выберите подходящий инсталлятор IA32.

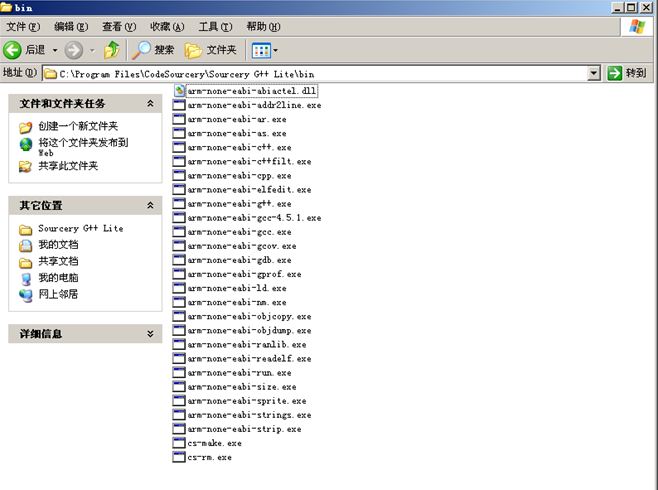

После установки у вас получится примерно такая папка:

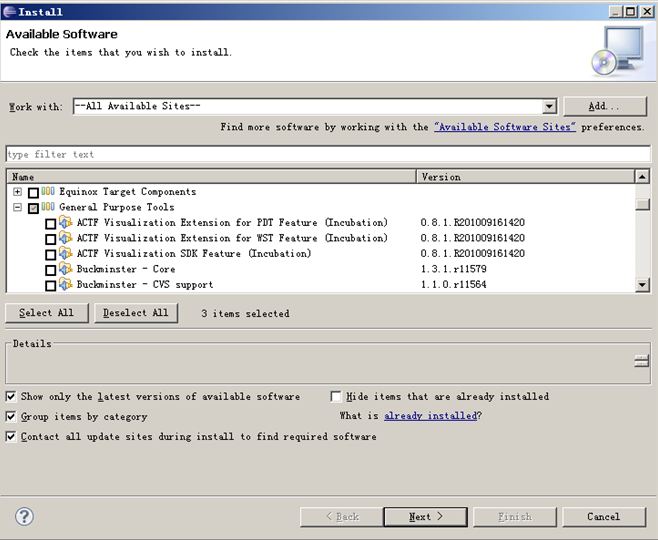

Теперь в Eclipsу выберите  Help – > Install New Software,  и нажмите "All Available Sites"  в выпадающем меню  "Work with". Выберите "Group items by category", а затем в категории General Purpose Tools отметьте следующие  пункты

• Dynamic Languages Toolkit – Remote Development Support
• Remote System Explorer End-User Runtime
• Remote System Explorer User Actions



и нажимайте “next” до окончания установки.

Создание нового проекта

Теперь можно создать новый проект и откомпилировать его. Для этого сделайте следующее:

• Запустите eclipse и определите расположение папкис проектами  "workspace".
• Создайте новый проект "Sourcery G++ Lite": Выберите "File->new->c project->", задайте имя проекта и выберите " Sourcery G++->finish":
• Добавьте файлы в проект.
• Установите свойства компилятора:

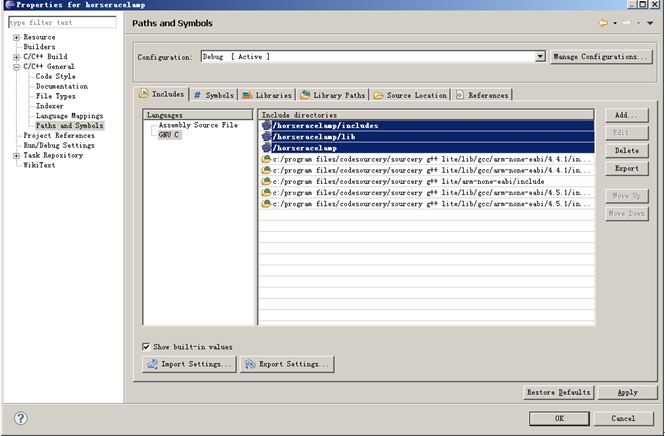

Нажмите правую кнопку мыши на файле проекта, "properties" ->C/C++ General->paths and symbols->, выберите "GNU C->add->workspace-> inlude" под  "GNU C->add->workspace->", и нажмите “apply” .

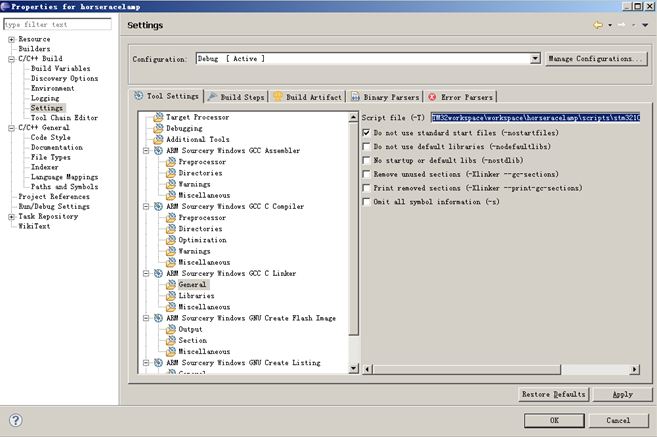

Теперь "properties" ->C/C++ Build->settings->, выберите "ARM Sourcery Windows GCC Linker ->General->" под " ARM Sourcery Windows GCC Linker ->General->", и выберите (*.ld)-  в " script file", ->ok .

И введите абсолютный путь к  .ld файлам.

Build

Нажмите правую конопку мыши на файле проекта и выберите "build project" или "clean project"
