Отладочная плата на базе российского процессора компании Мультиклет

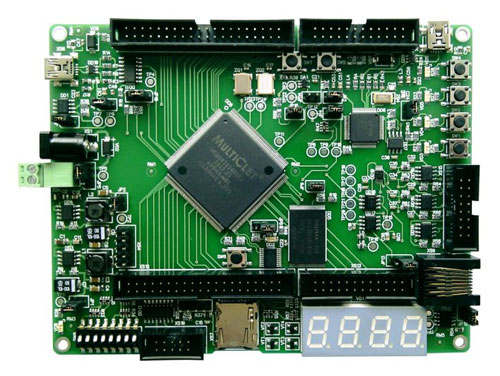

Отладочная плата LDM- MCp04-Q208 Evolution предназначена для разработки высокопроизводительных энергоэффективных решений на базе мультиклеточного процессора MCp0411100101-Q208I российской компании ЗАО «Мультиклет». Сбалансированная архитектура платы упрощает процесс тестирования и отладки программного обеспечения, позволяет минимизировать финансовые затраты и сократить сроки проектных работ. Средство разработки будет интересно профессионалам и начинающим проектировщикам.

Мультиклеточный микропроцессор MCp0411100101-Q208I предназначен для решения широкого круга задач управления и цифровой обработки сигналов в приложениях, требующих минимального энергопотребления и высокой производительности, таких как:

• системы промавтоматики от интеллектуальных датчиков до систем управления;
• устройства управления двигателями;
• универсальные навигационные приемники ГЛОНАСС/ GPS/ Galileo/ COMPASS (Китай)/ IRNSS (Индия)/ QZSS (Япония);
• мобильные телефоны;
• видеотехника 3D;
• автомобильная электроника для «интеллектуальных» бортовых систем, контролирующих дорожную обстановку и предупреждающих водителей об опасностях и пробках;
• системы безопасности, автоматически распознающие «свой/ чужой».

Отличительные особенности:

• Микропроцессор MCp0411100101-Q208I:
  • число клеток – 4,
  • разрядность процессора - 32/64 бита,
  • ПД- 128 Кб (4*4К*64),
  • ПП – 128 Кб (4*4К*64),
  • ПЗУ - в исполнении «1» отсутствует, для хранения исполняемого кода должно применяться внешнее последовательное FLASH ПЗУ (на отладочной плате установлена FLASH XCF04S XILINX),
  • блок операций над числами с плавающей запятой (в каждой клетке),
  • тактовая частота — 100 МГц,
  • производительность процессора — 2,4 Gflops;
• тактовый генератор 80 МГц (ядро MCp0411100101);
• тактовый генератор 48 МГц (USB интерфейс);
• ЦАП – 2 канала, 12 бит, Tset = 1 мкс;
• АЦП – 4 канала, 12 бит, 500 кс/ с;
• ОУ на выходе ЦАП и входе АЦП;
• I2C EEPROM 64 кб;
• NAND FLASH 64 MБ;
• FLASH программ (XCF04SVOG20C);
• USB 1.1 FS, разъем Mini USB-A;
• UART-USB, разъем Mini USB-A (совместная работа с PicoTAP);
• I2S, разъем PLS-4;
• разъем microSD карты;
• 7 силовых линий 0,5 A, 30 В;
• UART-RS485, разъем TJ4-8P8C;
• встроенный JTAG программатор PicoTAP;
• все порты МП выведены на 4 разъема;
• контрольные точки на плате;
• кнопки: «reset», «wake-up», «nmi» и 4 для произвольного использования;
• светодиоды: «MP-ready», «power» и 4 для произвольного использования;
• четырехзначный семисегментный LED индикатор.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: MULTICLE

Опубликовано: 17.08.2015
