Дисплейный модуль 4,3” на основе технологии электронных чернил со встроенной библиотекой и последовательным интерфейсом

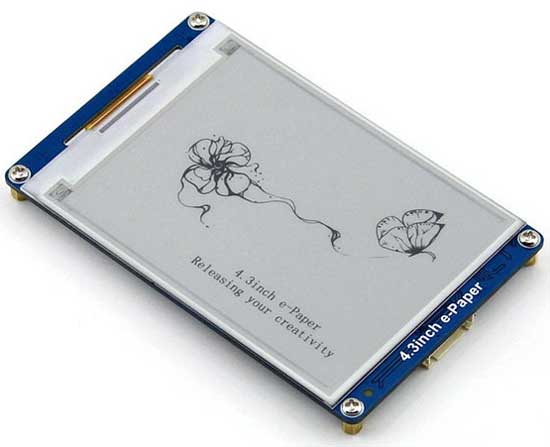

4.3inch e-Paper – монохромный дисплейный модуль с диагональю 4,3” и разрешением 800x600, выполненный по технологии электронных чернил, имеет встроенную библиотеку шрифтов и позволит разработчикам в кратчайшие сроки создать собственное решение, включающее в себя E-Ink дисплей. Дисплейный модуль подключается к целевому микроконтроллеру по последовательному интерфейсу и имеет все необходимые примеры работы и библиотеки для быстрого старта. Теперь нет необходимости знать что-либо о сложных основополагающих деталях электронной бумаги и алгоритмах отображения графики, текстов и изображений. Все, что необходимо для создания собственного решения, – это последовательный интерфейс и собственная креативность.

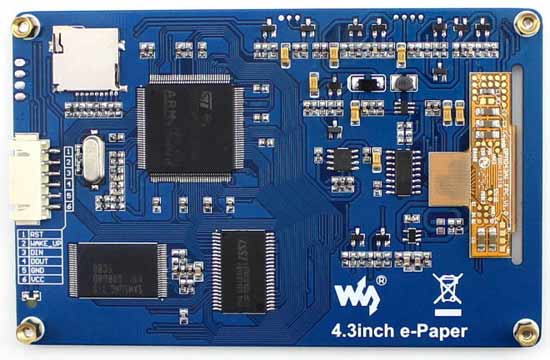

Модуль выполнен на базе микроконтроллера STM32F103ZET6, осуществляющего управление E-Ink дисплеем, и взаимодействие с целевым устройством по интерфейсу SPI. На подложке дисплейного модуля помимо микроконтроллера установлена NandFlash память, которая позволяет хранить тексты и изображения. Альтернативным способом хранения файлов для последующего отображения на дисплее может быть использование MicroSD карты памяти, разъем для ее подключения также расположен на подложке.

Из-за ограничений вычислительной мощности аппаратной части дисплейного модуля, а также ограничений, обусловленных самой технологией электронных чернил, время обновления одного кадра изображения занимает примерно 1,5 секунды, поэтому электронные чернила в целом и модуль 4.3inch e-Paper, в частности, не предназначены для воспроизведения анимации.

4.3inch e-Paper является идеальным дисплейным модулем для использования в решениях с батарейным питанием либо в решениях с графическим интерфейсом пользователя, которые не требуют частой смены изображений и основным требованием которых является энергоэффективность. Типовыми решениями для данного модуля являются:

• электронные книги;
• POS-терминалы в гипермаркетах;
• ценники;
• промышленные инструменты.

Производитель предоставляет готовые демонстрационные примеры для быстрого запуска платы. На сегодняшний день доступны примеры для плат ArduinoUNO PLUS, NUCLEO-F103RB и Open103Z Package B, но в случае необходимости они легко могут быть изменены для любого процессора и платы, которые имеют на борту последовательный интерфейс.

Габаритные размеры

Отличительные особенности:

• 4,3” e-ink дисплей, разрешение 800x600;
• микроконтроллер STM32F103ZET6;
• память 128 Мб NANDFlash;
• слот для карты памяти MicroSD;
• простое отображение геометрических фигур, текстов и изображений;
• встроенные библиотеки шрифтов, с поддержкой китайского и английского шрифта размером 32, 48 и 64 точки;
• 4 оттенка серого цвета;
• настраиваемая скорость последовательного интерфейса, по умолчания 115200;
• питание 3,3…5 В;
• сверхнизкое энергопотребление, ток в режиме сна менее 5 мА;
• поставляется с ПО для компьютера;
• возможность управления с помощью компьютера.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru
