RGB OLED дисплейный модуль с диагональю 0,95” с интерфейсом SPI

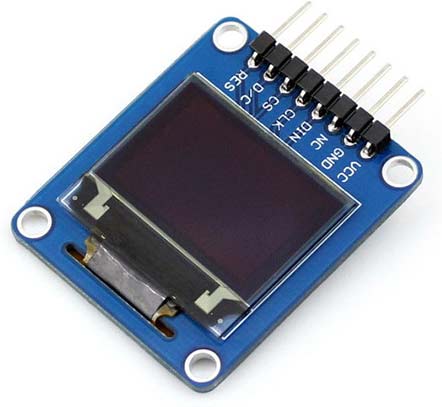

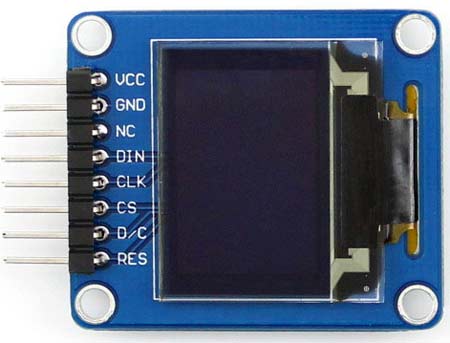

0.95inch RGB OLED [A] – RGB OLED дисплейный модуль с интерфейсом SPI, вынесенным на угловые штыревые разъемы. Дисплей выполнен на базе драйвера SSD1331 от Solomon Systech, имеет диагональ 0,95” и разрешение 96x64 пикселей. Дисплейный модуль 0.95inch RGB OLED [A] имеет широкий угол обзора (более 160 °С) и может работать в диапазоне температур -20…+70 °С.

Для надежной фиксации на подложке дисплейного модуля 0.95inch RGB OLED [A] имеются крепежные отверстия, которые позволят надежно зафиксировать к корпусу изделия либо к другой печатной плате с помощью металлических стоек.

Для питания светодиодной матрицы требуется напряжение в диапазоне +8…+18 В. Однако, разработчику нет необходимости рассчитывать и устанавливать собственный повышающий преобразователь питания, так как на подложке дисплейного модуля уже установлен преобразователь MP1541, который обеспечивает на выходе напряжение +14 В. Поэтому для подключения и работы дисплейного модуля достаточно просто подать 3,3 В на его вывод питания.

Производитель предоставляет пример проекта для работы с дисплеем, выполненный в среде разработки MDK-ARM с управлением от отладочной платы на базе микроконтроллера STM32F103R. Пример может быть легко адаптирован для любой другой среды разработки и другого микроконтроллера.

Габаритные размеры

Отличительные особенности:

• тип дисплея OLED RGB;
• диагональ 0,95”;
• количество цветов: 65К;
• разрешение 96x64;
• интерфейс SPI;
• угловые штыревые разъемы с горизонтальным расположением;
• угол обзора >160°;
• драйвер SSD1331;
• повышающий преобразователь MP1541;
• напряжение питания: 3,3 В/ 5 В;
• диапазон рабочих температур: -20…+70 °С;
• диапазон температур хранения: -30…+80 °С
