Плата USB-UART преобразователя на базе микросхемы CP2102

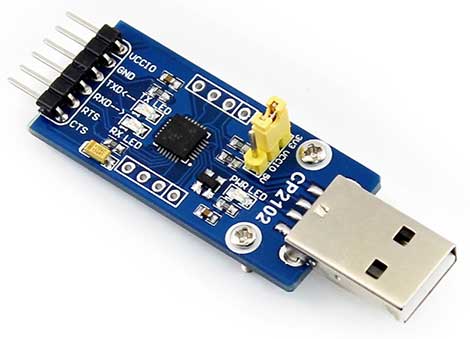

CP2102 USB UART Board [type A] – оценочная плата, выполненная на базе USB-UART преобразователя CP2102 с установленным разъемом USB Type A для непосредственного подключения в USB порт компьютера без использования кабеля. Плата позволяет создать виртуальный COM-порт и может быть использована на современных компьютерах, которые не имеют штатных COM-портов для подключения устройств с последовательным интерфейсом (например, GPS модули, GSM модемы, микроконтроллеры), а так же для модернизации устаревшего оборудования.

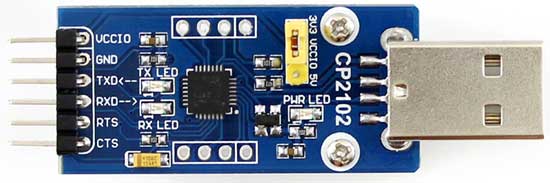

Помимо преобразователя CP2102, плата включает в себя встроенную защиту USB интерфейса SP0503, три светодиода (RX, TX и питание), разъем USB тип A, штыревые разъемы и контактные площадки с вынесенными на них сигнальными выводами COM-порта. Плата имеет возможность подключения к UART интерфейсу с уровнем напряжения 3,3 В и 5 В. Необходимый уровень напряжения выбирается с помощью джампера.

Плата CP2102 USB UART Board [type A] поддерживает интерфейс USB 2.0 FS с максимальной скоростью передачи данных 12 Мбит/с. Интерфейс UART платы обеспечивает скорость передачи данных от 300 бит/с до 1 Мбит/с с размером принимающего буфера 576 байт и передающего 640 байт.

Отличительные особенности:

• преобразовать интерфейса USB-UART CP2102;
• поддержка интерфейса USB 2.0 FS;
• скорость передачи UART от 300 бит/с до 1 Мбит/с;
• три светодиода (RX, TX, питание);
• напряжение питания 3,3 В и 5 В;
• поддержка ОС Windows (2000/ XP/ Server 2003/ Vista/ 7/ 8), Linux 2,40 и выше, MAC OS-X/OS-9.
