Оценочная плата акселерометра LIS331DLH

Акселерометр [Troyka-модуль] – оценочная плата на базе сверхкомпактного 3-осевого акселерометра LIS331DLH от STMicroelectronics. Подключение модуля к целевому микроконтроллеру осуществляется по интерфейсу I2C. На плате размещены 2 штыревых разъема по три контакта для подключения кабеля питания и сигнального кабеля. Плата имеет встроенный стабилизатор напряжения и всю необходимую обвязку для согласования логики с уровнями 5 В и логики с уровнями 3,3 В.

Рис. 1. Оценочная плата акселерометра LIS331DLH.

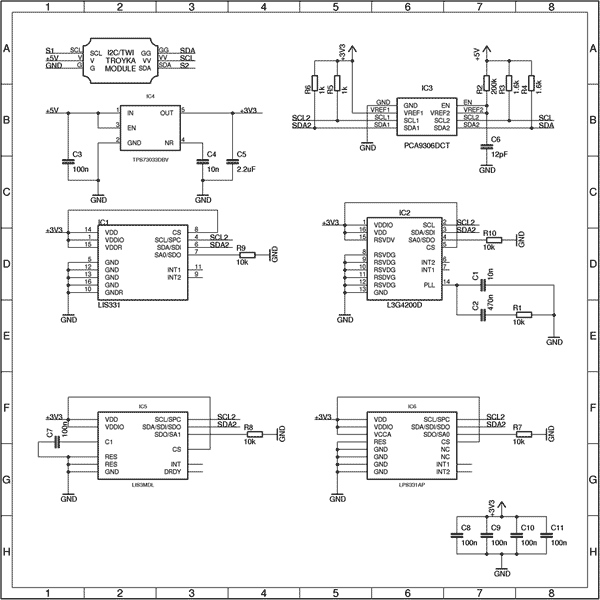

Рис. 2. Схемотехника

Отличительные особенности:

• 3-осевой акселерометр LIS331DLH;
• диапазон измерения: ±2g/±4g/±8g;
• интерфейс: I2C;
• частота опроса: 0,5…1000 Гц;
• напряжение питания: 3,3 В… 5 В;
• температурный диапазон: -40…+85 °C;
• габаритные размеры: 25x25 мм.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Амперка

Разделы: Акселерометры

Опубликовано: 24.09.2015
