Полнофункциональный отладочный набор для встраиваемых решений на основе ПЛИС ALTERA семейства MAX 10 FPGA (+NIOS II)

MAX 10 NEEK - полнофункциональная отладочный набор для встраиваемых решений на основе ПЛИС MAX 10 FPGA +NIOS II. MAX 10 NEEK поставляется как интегрированная платформа, включающая аппаратные средства, средства разработки, интеллектуальную собственность и референс-дизайн для разработки широкого спектра аудио, видео и многих других приложений. Полностью интегрированный набор, «всё в одном», MAX 10 NEEK сочетает в себе LCD c 5-точечной емкостной сенсорной панелью и цифровой модуль, обеспечивающий разработчику идеальную платформу для мультимедиа приложений, оптимально используя FPGA.

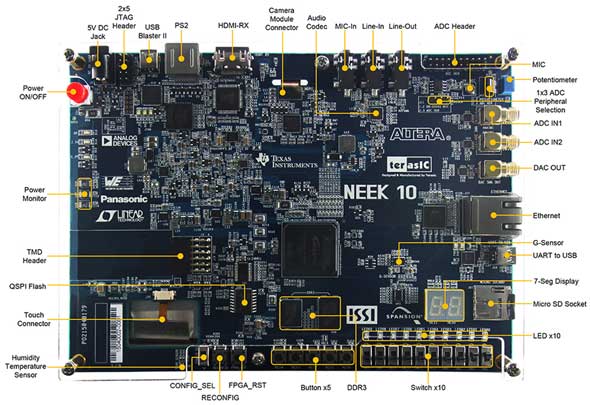

Отличительные особенности

ПЛИС FPGA:

• MAX 10 10M50DAF484C6G;
• интегрированный сдвоенный ADC;
• 50K программируемых логических элементов;
• 1,638 Kbit M9K памяти;
• 5,888 Kbits пользовательской Flash памяти;
• 144 18 x 18 Multiplier;
• 4 PLLs.

Программирование и конфигурирование:

• на плате установлен USB Blaster II;
• опционально программирование непосредственно через 10-контактный разъем JTAG;
• переключатель загрузки.

Память:

• 64Mx16 1 Gb DDR3 SDRAM;
• 128Mx8 1 Gb DDR3 SDRAM;
• 512Mb QSPI Flash;
• слот для Micro SD card.

Коммуникационные интерфейсы и разъем расширения:

• Gigabit Ethernet PHY с разъемом RJ45;
• конвертер UART - USB;
• разъем PS/2: мышь/ клавиатура;
• разъем расширения 2x6 TMD (Terasic Mini Digital).

Дисплей:

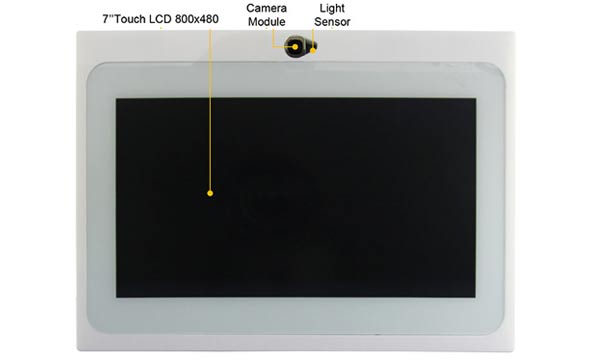

• диагональ 7’’, 800x480 цветной LCD с 5-точечной емкостной сенсорной панелью.

Аудио:

• 24-bit CD-качества аудио CODEC с микрофонным входом, линейными входом и выходом.

Видеовход:

• разъем интерфейса HDMI;
• разъем для 8 Mегапиксельной MIPI CSI-2 цветной камеры.

Аналоговые интерфейсы:

• два MAX 10 FPGA ADC SMA входа;
• потенциометр на входе ADC;
• микрофон, установленный на плате, подключен к ADC;
• разъем 2x10 с подключенными входами АЦП MAX 10 FPGA;
• выход ЦАП.

Датчики:

• влажности и температуры;
• датчик освещенности;
• акселерометр;
• монитор питания.

Тактирование:

• один 10 MHz внешний генератор;
• три 50 MHz внешних генератора;

Переключатели, кнопки, светодиоды:

• пять кнопок;
• десять ползунковых переключателей;
• десять красных пользовательских светодиодов;
• два 7-сегментных индикатора.

Питание:

• 5 V/3 A DC.?

Применение:

• Встраиваемые приложения
• Мультимедиа
• Системы контроля доступа
• Системы мониторинга и управления

Документацию на изделие можно найти на сайте производителя.
