Бюджетные OLED-дисплеи с диагональю 1.3 дюйма и разрешением 128x64

1.3inch OLED[A] и 1.3inch OLED[B] – два варианта бюджетных OLED-дисплеев от компании Waveshare с диагональю 1.3 дюйма и разрешением 128х64, единственным отличием которых является разъем, на который выведены сигналы интерфейсов, питание и земля. В модификации 1.3inch OLED[A] установлен угловой разъем, тогда как в варианте 1.3inch OLED[B] – прямой (штыри перпендикулярны плате). Все описанное далее относится к любому варианту.

Модуль дисплея имеет два интерфейса – SPI и I2C. Причем, можно использовать два варианта SPI: 3-проводный и 4-проводный. Дисплей управляется драйвером SH1106 от компании SINO WEALTH. Цвет свечения – синий. Отдельно хочется сказать несколько слов о питании дисплеев. На сайте производителя указано рабочее напряжение питания 3.3…5 В. В разделе FAQ  производитель пишет, что проводилось тестирование модуля при питании от источника 5 В на протяжении 24 часов и с модулем ничего не случилось. Тем не менее, у нас на этот вопрос своя точка зрения. Нам известны случаи выхода модулей из строя при питании от 5 В. Поэтому мы не рекомендуем питать модуль напряжением выше 3.3 В. Дисплей имеет широкий угол видимости – не менее 160°, а диапазон рабочих температур -30…+70 °C, что позволяет использовать его в большинстве приложений.

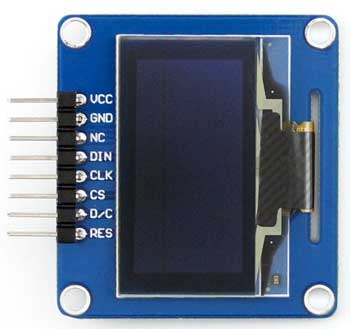

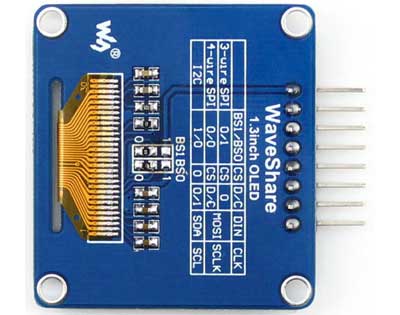

Рис. 1. Модуль 1.3inch OLED[A]. Вид со стороны дисплея	Рис. 2. Модуль 1.3inch OLED[A]. Вид снизу

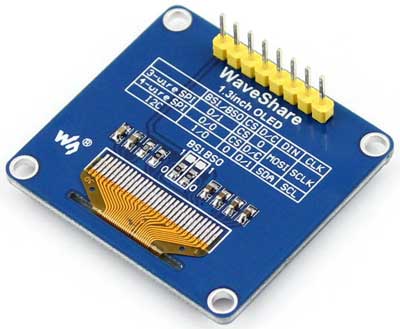

Рис. 3. Модуль 1.3inch OLED[B]. Вид со стороны дисплея	Рис. 4. Модуль 1.3inch OLED[B]. Вид снизу

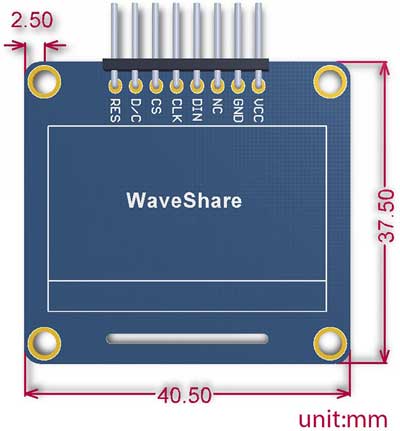

Рис. 5. Габариты модуля 1.3inch OLED[A]

Таблица 1. Описание интерфейсов

Конфигурирование осуществляется установкой резисторов нулевого сопротивления (перемычка) на соответствующие посадочные места. См., например, рис. 4.

Таблица 2. Конфигурирование интерфейсов

Отличительные особенности:

• чип драйвера: SH1106;
• интерфейсы: 3-wireSPI, 4-wire SPI, I2C;
• разрешение: 128x64;
• диагональ: 1.3inch;
• цвет: Blue;
• угол видимости: >160°;
• габариты: 40.50 mm x37.50 mm;
• рабочая температура (?): -30~+70;
• температура хранения (?): -30~+80.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru

Производители: Wvshare

Разделы: Дисплеи

Опубликовано: 27.11.2015
