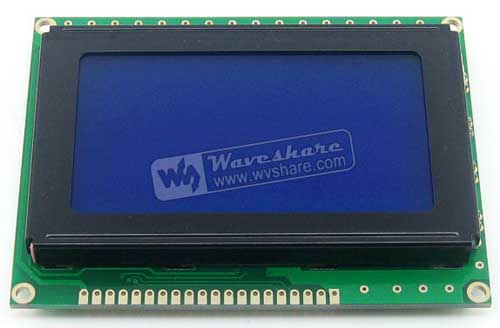

Графический LCD модуль с разрешением 128х64, белыми символами и синей задней подсветкой

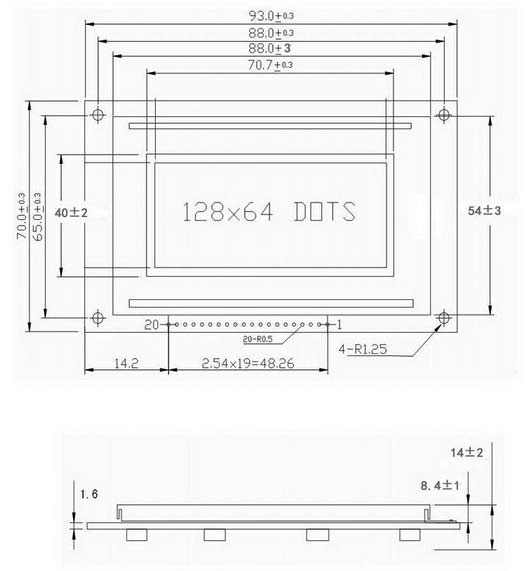

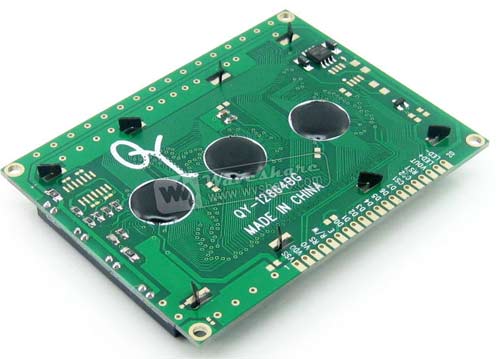

LCD12864-KS [5V Blue Backlight] – графический LCD модуль с разрешением 128х64, белыми символами и синей задней подсветкой. В изделии использован драйвер KS0107 (KS0108) от Samsung. Питание цепей логики и задней подсветки 5 В. Ток потребления подсветки до 250 мА. Угол обзора – 6 часов. Дисплей предназначен для работы в помещениях. Интерфейс параллельный 8-битный. Дисплей использует набор символов ASCII. Габариты модуля 93х70х14. В таблице описан интерфейс модуля.

Таблица

PIN NO.	SYMBOL	DESCRIPTION	FUNCTION
1	VSS	Земля	0V (GND)
2	VDD	Питание для логических цепей	+5 V
3	V0	Регулировка контраста LCD / Рабочее напряжение для LCD
4	RS	Выбор регистра команд/ данных	RS = 0 : Регистр команд RS = 1 : Регистр данных
5	R/W	Выбор Чтение/ Запись	R/W = 0 : Регистр записи R/W = 1 : Регистр чтения
6	E	Сигнал разрешения доступа
7	DB0	Шина данных	DB0-DB7
8	DB1
9	DB2
10	DB3
11	DB4
12	DB5
13	DB6
14	DB7
15	CS1	Выбор чипа 1
16	CS2	Выбор чипа 2
17	/RST	Сброс	Сигнал сброса (Низкий уровень)
18	VEE	Отрицательное напряжение Выход/ Вход (-10 V)
19	LEDA	Источник питания задней подсветки +	+5 V
20	LEDK	Power Supply For Backlight-	0 V
