Отладочный комплект для микроконтроллера 1986ВЕ4У

Отладочный комплект для микроконтроллера 1986ВЕ4У – предназначен для оценки возможностей 32-разрядного микроконтроллера (Разработка Центра Проектирования российской компании ЗАО "ПКК Миландр") с ядром ARM Cortex-M0 1986ВЕ4У, а также  его основных периферийных модулей. Комплект можно использовать для начального обучения программированию микроконтроллера с помощью прилагаемой демонстрационной программы, отладки собственных проектов с применением установленных на плате блоков. Одной из особенностей микроконтроллера (МК) является наличие в чипе 8-канального 24-разрядного ?? АЦП. 1986ВЕ4У поставляется с приемкой ОТК ("1") и с приемкой заказчика ("5"). Типы корпусов: Н18.64-1В (металлокерамический) и 5153.64-1 (металлокерамический). Температурный диапазон МК минус 60°С...+125°С. Технические условия: АЕЯР.431280.912ТУ.

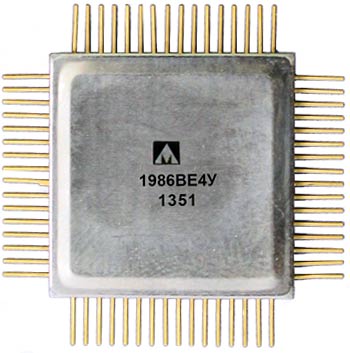

Рис. 1. Микроконтроллер 1986 ВЕ4У компании Миландр

Рис. 2. Отладочный комплект для микроконтроллера 1986ВЕ4У

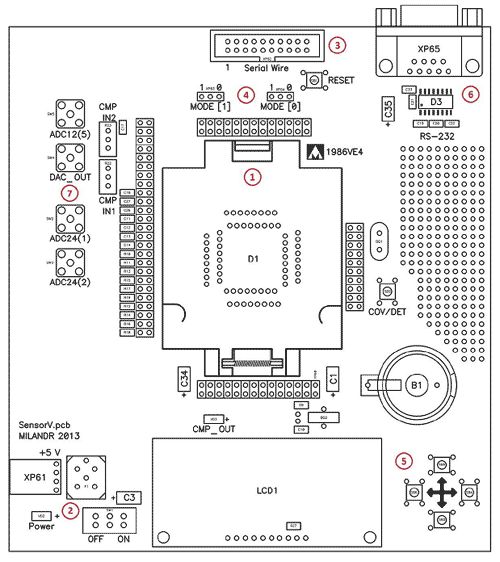

Рис. 3. Расположение основных компонентов на отладочной плате для микроконтроллера 1986ВЕ4У

1. Контактирующее устройство для микроконтроллера 1986ВЕ4У в металлокерамическом корпусе Н18.64-3В.
2. Разъем питания ХР61 для подключения адаптера питания на 5 В DC. Выключатель питания SW1, а VD2 - светодиод индикации питания.
3. Разъем интерфейса Seral Wire ХР62 для связи микроконтроллера с РС. Через этот разъем реализуется отладка и программирование МК.
4. Конфигурационные разъемы ХР63 и ХР64 для выбора конфигурации выводов МК.
5. Дисплей и клавиатура.
6. Интерфейс UART.
7. SMA разъемы и переменные резисторы (R22 и R23 подключены к входам компараторов).

Плата поддерживает работу с популярными интегрированными средствами разработки: CodeMaster-ARM (ФИТОН), Keil uVision, IAR Imbedded Workbench.

Полную  документацию, включая принципиальную электрическую схему платы, а также демонстрационные программы, можно найти на сайте производителя.
