Отладочный комплект для двухъядерного микроконтроллера 1901ВЦ1Т от компании Миландр

Отладочный комплект для 1901ВЦ1Т - предназначен для оценки функциональных возможностей двухъядерного микроконтроллера 1901ВЦ1Т (Рис. 1) и его периферийных модулей, а также начального обучения программированию микроконтроллера с помощью прилагаемой программы и отладки собственных проектов. 1901ВЦ1Т (Рис. 2) разработан Центром Проектирования компании Миландр. Микроконтроллер (МК) имеет два ядра: 32-разрядное RISC ядро с тактовой частотой до 100 МГц и 16-разрядное DSP-ядро с тактовой частотой до 100 МГц. Тип корпуса МК: 4229.132-3 (металлокерамический). Температурный диапазон: -60°С...+85°С.

Технические условия: АЕЯР.431280.744ТУ. Изделие поставляется с приемкой ОТК ("1") и  с приемкой заказчика ("5").

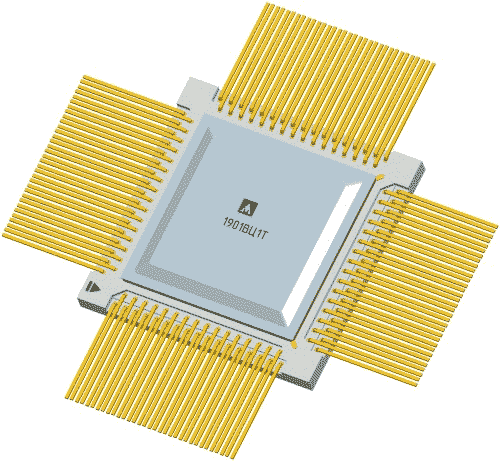

Рис. 1. Микроконтроллер 1901ВЦ1Т

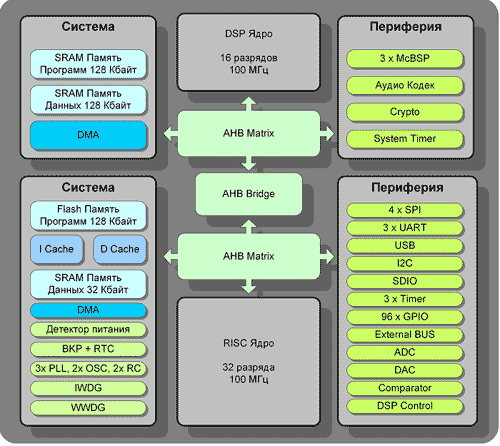

Рис. 2. Структура микроконтроллера 1901ВЦ1Т

На отладочной плате (Рис.4) установлено контактирующее устройство для быстрой смены микроконтроллера и широкий набор периферии: RS232, USB, держатель microSD, разъем для подключения дополнительных модулей к системной шине МК, ЖК дисплей, клавиатура из 6 кнопок, аналоговые входы/ выходы и др. Такая комплектация позволяет проводить разработку для широкого круга приложений.

Среда разработки для DSP-ядра Code Composer Studio v2, v3.3. Более новые версии не поддерживаются.

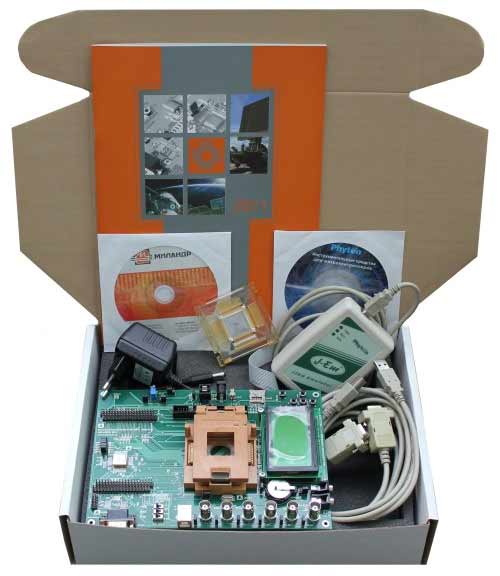

Рис. 3. Отладочный комплект для 1901ВЦ1Т

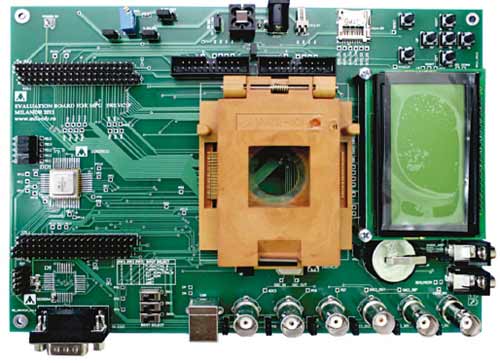

Рис. 4. Отладочная плата для 1901ВЦ1Т

Отличительные особенности:

• Микроконтроллер 1901ВЦ1Т:
  • 32-разрядное RISC-ядро,
  • 16-разрядное DSP-ядро,
  • тактовая частота до 100 МГЦ,
  • металлокерамический корпус,
  • температурный диапазон -60°С...+85°С,
  • приемка ОТК ("1") и приемка заказчика ("5");
• Разъемы интерфейсов RS232, USB;
• Слот для microSD;
• Разъемы аналоговых входов/выходов;
• Клавиатура - 6 кнопок;
• ЖК дисплей;
• Разъем расширения;
• Среда разработки для DSP-ядра: Code Composer Studio v2, v3.3; более новые версии не поддерживаются;
• Поддержка широкого спектра IDE и инструментария для RISC-ядра: CodeMaster-ARM, IAR Embedded Workbench, Keil uVision, отладчики JEM-ARM-V2, J-LINK, ULINK2;
• Широкий спектр модулей расширения (поставляются отдельно).

Дополнительную информацию по изделию можно найти на сайте производителя.
