Отладочная платформа Atlas-SoC Board на основе системы на кристалле Altera Cyclone V SE SoC 5CSEMA4U23C6N

Atlas-SoC Board – мощная бюджетная платформа для разработки, представляющая собой комбинацию отладочной платы на основе системы на кристалле Cyclone V SE SoC и интерактивного референс-дизайна. "Guided tour" позволит быстро изучить основы разработки на базе SoC FPGA и вместе с Atlas-SoC Board обеспечит великолепную платформу для разработки собственных приложений.

Система на кристалле Cyclone V SE SoC сочетает в себе высокопроизводительный ARM Cortex-A9 процессор, периферию и память, связанные с FPGA шиной с высокой пропускной способностью. Cyclone V SE SoC – это сочетание высокой производительности и энергосбережения HPS (Hard Processor System) с гибкостью программируемой логики.

Плата Atlas-SoC Board выполнена на той же печатной плате, что и DE0-NANO-SoC Kit. Оба комплекта поставляются с уникальными референс-дизайном, инструментарием и документацией, предназначенной для пользователей с различным опытом.

Отладочный набор DE0-NANO-SoC Kit предназначен в первую очередь для разработчиков аппаратуры. Он комплектуется типовыми проектами и учебниками для старта с FPGA, HPS и т.д.

Atlas-SoC Board – для разработчиков встраиваемого программного обеспечения. Он загружается LINUX, работает с WEB и VNC серверами, а также поставляется с  референс-дизайном, учебниками и т.д., ускоряющими процесс разработки встраиваемого ПО.

Т.к. аппаратная платформа одна и та же, а с сайта производителя можно бесплатно скачать все необходимое (включая образ ОС), то,  вне зависимости от того, какой комплект вы приобретете, можно будет легко перейти от одной позиции к другой.

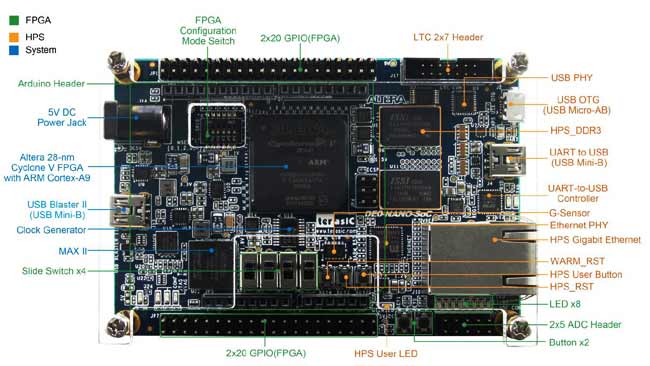

Рис. 1. Отладочная платформа Atlas-SoC Board. Вид сверху

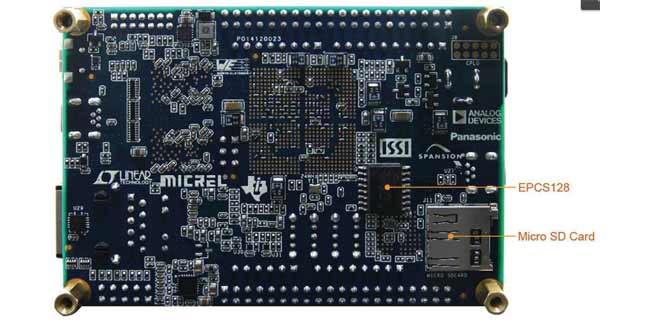

Рис. 2. Отладочная платформа Atlas-SoC Board. Вид снизу

Рис. 3. Функциональная схема платы Atlas-SoC Board

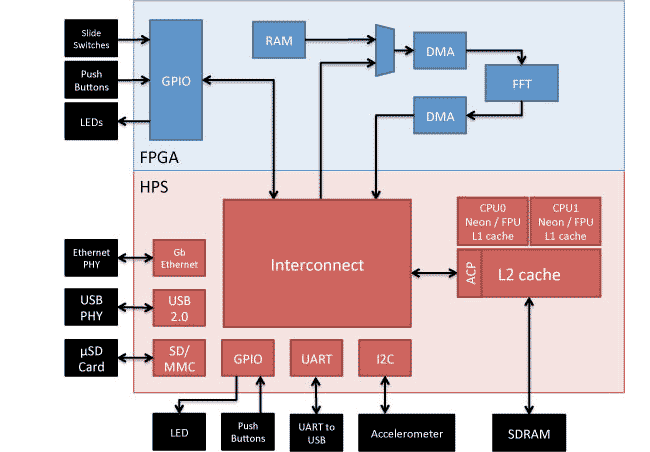

Рис. 4. Структурная схема системы

Отличительные особенности:

FPGA:

• Система на кристалле Altera Cyclone V SE SoC—5CSEMA4U23C6N;
• Встроенный USB-Blaster II (JTAG) cable (MAX II CPLD—EPM570GF100);
• Последовательная конфигурационная память EPCS128;
• Две кнопки;
• Четыре переключателя;
• 8 светодиодов;
• Три источника тактового сигнала 50 МГц от тактового генератора;
• Два 40-выводных разъема с диодной защитой;
• Arduino (UNO R3 совместимый) разъем для подключения шилдов Arduino;
• Один 10-пиновый аналоговый входной разъем (совместимый с аналоговым разъемом Arduino);
• 8-канальный 12-битный ADC, 500 ksps, 4-проводный SPI интерфейс с FPGA.

Hard Processor System (HPS):

• Двухъядерный ARM Cortex-A9 процессор, 925 MHz;
• 1 GB DDR3 SDRAM (32-битная шина данных);
• 1 Gigabit Ethernet PHY с разъемом RJ45;
• 1 USB OTG порт, USB Micro-AB разъем;
• Держатель Micro SD card;
• 1 4 GByte SD Card flash;
• Акселерометр с интерфейсом I2C;
• UART-USB, USB Mini-B разъем;
• Кнопки горячего и холодного старта;
• Одна пользовательская кнопка и один пользовательский светодиод;
• Разъем расширения LTC 2x7.

Встроенное ПО:

• Linux kernel 4.0;
• Angstrom v2014.12 Yocto 1.7.
