Модуль 2-мегапиксельной видеокамеры OV2640 Camera Board

OV2640  Camera Board – модуль видеокамеры на основе ?-дюймового 2-мегапиксельного датчика изображения OV2640 от компании OmniVision Technologies. Размер пикселя датчика 2.2 микрона. Матрица датчика поддерживает высокое разрешение - 1600х1200 пикселей (UXGA). Выходные форматы камеры YUV (422/ 420)/ YCnCr422, RGB565/555, 8-битные сжатые данные. Питание видеокамеры – 3.3 V, а допустимые уровни напряжений IO - 1.7 V~3.3 V DC.

Рис. 1. OV2640 Camera Board. Вид сверху

Рис. 2. OV2640 Camera Board. Общий вид

Рис. 3 OV2640 Camera Board. Вид снизу

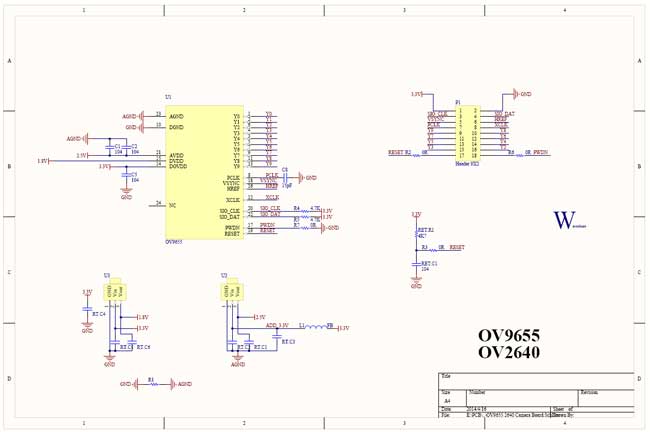

Рис. 4. Схема принципиальная электрическая OV2640 Camera Board

Отличительные особенности:

• 2-мегапиксельная камера;
• Разрешение матрицы датчика изображения: 1600X1200 (UXGA);
• Питание: 3.3 V;
• Уровни напряжений IO: 1.7 V~3.3 V DC;
• Выходные форматы:
  • YUV(422/420)/YCnCr422,
  • RGB565/555,
  • 8-bit сжатые данные;
• Максимальная скорость передачи изображения:
  • UXGA/ SXGA – 15 кадров в секунду,
  • UXGA/ SXGA  - 30 кадров в секунду,
  • SVGA  - 30 кадров в секунду,
  • CIF (Common Intermediate Format) - 60 кадров в секунду.

Дополнительную информацию можно найти на сайте производителя.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru

Производители: Wvshare

Разделы: Аксессуары для микроконтроллерных плат

Опубликовано: 21.03.2016
