Отладочный комплект Open746I-C Package B на основе микроконтроллера STM32F746IGT6

Open746I-C Package B – отладочный комплект на основе микроконтроллера STM32F746IGT6. Комплект содержит материнскую плату, модуль микроконтроллера Core746I и широкий спектр стандартных интерфейсных плат и аксессуаров. Изделие поддерживает дальнейшее функциональное расширение с использованием дополнительных дочерних плат для специальных приложений. Модульность и открытый дизайн делают комплект идеальным для старта разработки приложений на основе микроконтроллеров серии STM32. На Рис.1 представлена материнская плата, а на Рис. 2 модуль микроконтроллера Core746I.

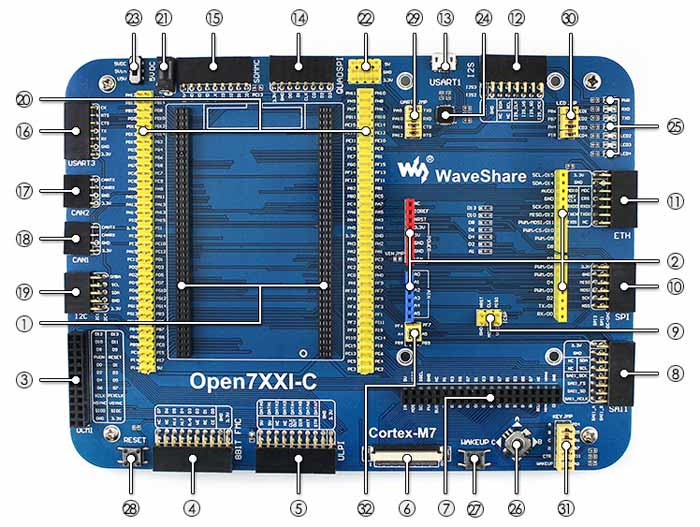

Рис. 1. Материнская плата отладочного комплекта Open746I-C Package B. Вид сверху

Отличительные особенности:

Материнская плата

1. Разъемы MCU Core746I: для подключения модуля микроконтроллера Core746I;
2. Интерфейс Arduino: для подключения плат расширения (шилдов) Arduino;
3. Интерфейс DCMI: для подключения модуля видеокамеры;
4. Интерфейс 8-bit FMC: для подключения такой периферии как NandFlash;
5. Интерфейс ULPI: для подключения USB HS периферии (в STM32F746I интегрирован USB HS контроллер без PHY);
6. Интерфейс LCD 1: для подключения 10.1-дюймового LCD или 7-дюймового LCD;
7. Интерфейс LCD 2: для подключения 4.3-дюймового LCD;
8. Интерфейс SAI1: для подключения аудиомодулей подобных UDA1380;
9. Интерфейс ICSP: Arduino ICSP;
10. Интерфейсы SPI1/SPI2:
    • для подключения SPI периферии, такой как DataFlash (AT45DBxx, W25QXX), SD card, MP3 модуль и др.,
    • для подключения модулей AD/ DA (SPI1 имеет альтернативную функцию AD/ DA);
11. Интерфейс Ethernet: для подключения модулей Ethernet;
12. Интерфейс I2S2/ I2S3/ I2C1: для подключения I2S периферии, такой как аудиомодуль и т.д.;
13. Разъем USART1: USB-USART на основе установленного на плату моста CP2102;
14. Интерфейс QUAD SPI: 4-проводной SPI интерфейс (новейший периферийный интерфейс в серии МК F7), для подключения последовательных Flash модулей подобных W25QXX Board;
15. Интерфейс SDMMC: для подключения MicroSD модуля, характеризующегося существенно большей скоростью доступа по сравнению с SPI;
16. Интерфейс USART3: для упрощения подключения к RS232, RS485, USB-232 и т.д.;
17. Интерфейс CAN2: для подключения модулей CAN;
18. Интерфейс CAN1: для подключения модулей CAN;
19. Интерфейс I2C1/I2C4: для подключения I2C периферии, такой как расширитель портов I/ O (PCF8574), EEPROM (AT24Cxx), 10 DOF IMU Sensor и т.д.;
20. Разъемы выводов микроконтроллера: все выводы портов микроконтроллера (I/ O) доступны на этих разъемах для дальнейшего функционального расширения;
21. Разъем 5 V DC;
22. Вход/ выход питания 5 V/3.3 V: обычно используется как выход питания, а также контакт «земля» для плат пользователя;
23. Переключатель источника питания: питание 5 V DC или USB (USART1);
24. CP2102: USB-UART преобразователь;
25. Светодиоды: удобны для индикации состояния I/ O и/ или состояния запуска программ;
26. Joystick: пятипозиционный;
27. Кнопка WAKE UP (выход из состояния сна): используется как обычная кнопка и/ или выхода микроконтроллера STM32 MCU из сна;
28. Кнопка сброса;
29. Джампер USART1;
30. Джампер светодиода:
    • установите джампер для подключения линий  I/ O по умолчанию для использования демонстрационных программ,
    • удалите джампер для пользовательского подключения к  I/ O с использованием соединительных проводов;
31. Ключевой джампер:
    • установите джампер для подключения линий  I/ O по умолчанию для использования демонстрационных программ,
    • удалите джампер для пользовательского подключения к  I/ O с использованием соединительных проводов;
32. Arduino джампер:
    • соединение верхних контактов, A4, A5 используются для AD функции,
    • соединение нижних контактов, A4, A5 используется для функции I2C.

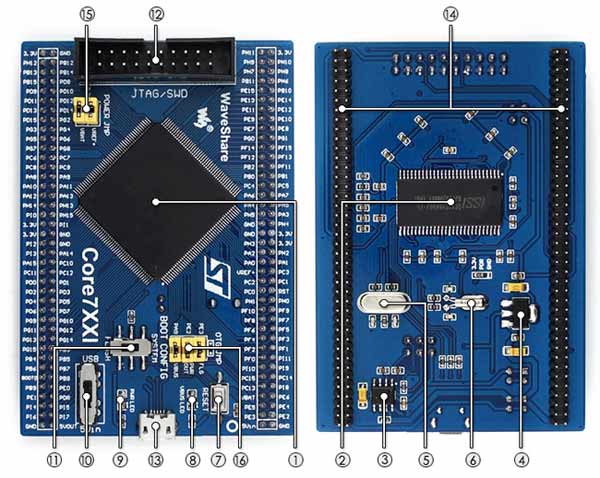

Рис. 2. Модуль микроконтроллера Core746I. Вид сверху и снизу (справа)

Модуль микроконтроллера Core746I:

1. STM32F746IGT6: высокопроизводительный STM32 MCU, характеризующийся:
   • ядро: Cortex-M7 32-бита RISC+FPU+Chrom-ART графический ускоритель,
   • особенность: один цикл DSP инструкций,
   • рабочая частота: 216 MHz, 462 DMIPS/ 2.14 DMIPS/ MHz,
   • рабочее напряжение: 1.7 V-3.6 V,
   • корпус микроконтроллера: LQFP176,
   • память: 1024 kB Flash, 320+16+4 kB SRAM,
   • коммуникационные интерфейсы микроконтроллера:
     • 6 x SPI, 4 x USART, 4 x UART, 3 x I2S, 4 x I2C
     • 2 x CAN, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI
     • 1 x FMC, 1 x SDMMC, 14 x TIM, 1 x LPTIM
     • 1 x LCD-TFT, 1 x SPDIFRX, 1 x HDMI-CEC
     • 1 x USB 2.0 OTG FS
     • 1 x USB 2.0 OTG HS (поддержка внешнего HS PHY через ULPI)
     • 1 x 10/ 100 Ethernet MAC,
   • AD & DA преобразователь: 3 x AD (12-bit); 2 x DA (12-bit),
   • программирование/ отладка: поддержка JTAG/ SWD интерфейсов, поддержка IAP;
2. IS42S16400J: SDRAM 1 Mega Bits x 16 Bits x 4 Banks (64-MBIT);
3. MIC2075: установленный на плату чип управления питанием через USB;
4. AMS1117-3.3: 3.3 V стабилизатор напряжения;
5. 8M кварц;
6. 32.768K кварц, для внутренних  RTC с калибровкой;
7. Кнопка сброса;
8. Светодиод шины VBUS;
9. Индикатор питания;
10. Переключатель источника питания: питание от  входного напряжения 5 V или USB соединения;
11. Выбор режима загрузки: для конфигурирования вывода BOOT0;
12. JTAG/ SWD интерфейс: для программирования/ отладки;
13. USB разъем, поддержка Device и/ или Host;
14. Разъем расширения MCU, VCC, GND и все выводы входов/ выходов (I/ O) на разъеме расширения функциональности;
15. Джампер питания:
    • VBAT: установите джампер для использования системного источника питания, снимите джампер для подключения внешнего источника питания, такого как батарея,
    • VREF: установите джампер для соединения VREF+ к VCC, снимите джампер, чтобы подключить VREF+ к другим пользовательским выводам через соединительные провода;
16. OTG джампер:
    • установите джампер, когда используете USB OTG/ HOST,
    • снимите джампер для отключения от связанных портов I/O.

Отладочный набор сопровождается следующими ресурсами для разработок:

• Схема принципиальная электрическая;
• Демокод (примеры на C, Free RTOS, ?C/OS-III);
• ПО для разработок на STM32 (KEIL, STM32CubeMX, etc.);
• STM32 документация.

Доступ к ресурсам – WiKi.

Габариты материнской платы приведены на Рис. 3

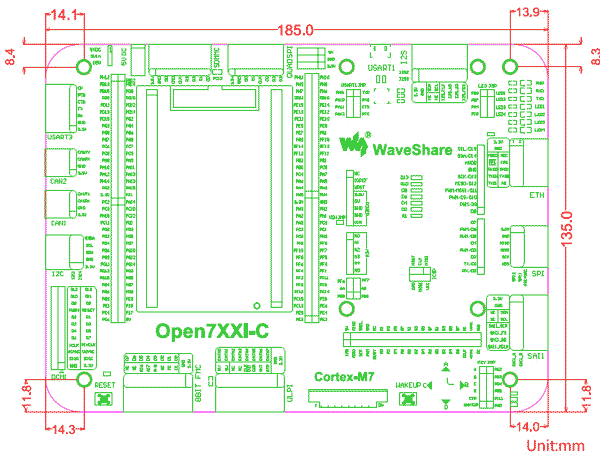

Рис. 3. Габариты материнской платы комплекта Open746I-C Package B

Анонс составил и подготовил
Шрага Александр,
