Внутрисхемный программатор USB AVRISP XPII от компании Waveshare

USB AVRISP XPII – внутрисхемный высокоскоростной программатор для микроконтроллеров AVR компании ATMEL. Изделие совместимо с программатором ATAVRISP MKII. Поддерживаются микроконтроллеры AVR с интерфейсом ISP и PDI, включая семейство XMEGA. Программатор работает со средой разработки AVR Studio 4/5/6 или выше (поставляется с firmware для AVR Studio 5, которая может быть обновлена для использования с другими версиями AVR Studio). Кроме того, для работы можно использовать WIN AVR (GCC).  Изделие относится к классу профессиональных. Программатор прост в использовании и надежен. USB AVRISP XPII базируется на firmware ATAVRISP MKII и идентифицируется в AVR Studio как AVRISP MKII. Поддерживаются файлы, генерированные IAR, ICCAVR, CVAVR.

Для подключения к PC используется USB интерфейс. Каждое изделие USB AVRISP XPII имеет свой уникальный ID, что позволяет подключать одновременно несколько программаторов к компьютеру.

В зависимости от разъема, установленного на целевой плате, программатор может быть подключен к ней разными соединительными кабелями: стандартным 6-контактным ISP кабелем, кабелем-переходником с 6 контактов на 10 или специальным многоцветным 6-контактным кабелем. Питание программатора осуществляется от шины USB. Целевая плата должна быть запитана от другого источника питания.

Рис. 1. Внутрисхемный программатор USB AVRISP XPII

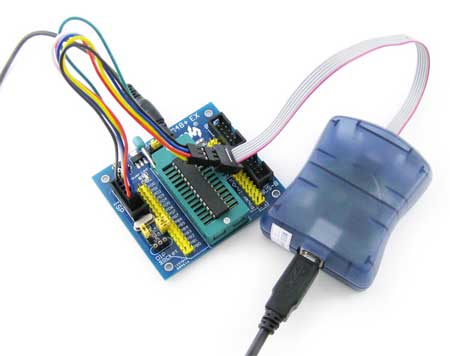

Рис. 2. Подключение USB AVRISP XPII к целевой плате

Рис. 3. 10-контактный ISP разъем

Рис. 4. 6-контактный ISP разъем

Сравнительные характеристики ряда ISP программаторов приведены в Таблице 1.

Таблица 1. Сравнительные характеристики некоторых AVRISP программаторов

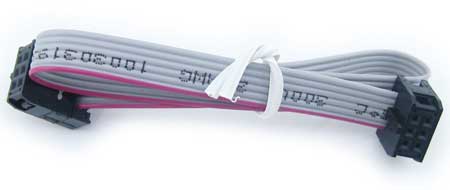

Рис. 5. Стандартный 6-контактный кабель из комплекта USB AVRISP XPII

Рис. 6. Кабель-переходник с 6 на 10 контактов из комплекта USB AVRISP XPII

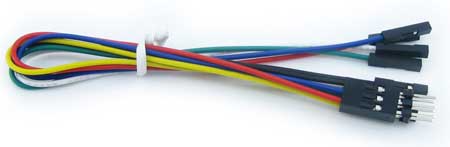

Рис. 7. Пользовательский 6-проводной кабель

Отличительные особенности:

• Поддержка всех AVR микросхем с ISP или PDI интерфейсом (и некоторых других);
• Программирование FLASH и EEPROM;
• Поддержка программирования битов Fuse и Lock;
• Программатор базируется на firmware ATAVRISP mkII;
• Обновление для поддержки новых приборов;
• Настраиваемая скорость ISP программирования до 8 MНz;
• Соответствие USB 2.0 (FS, 12Mbps);
• 3 кабеля для подключения к целевым платам;
• Питание от шины USB; не требуется внешнего источника.

Дополнительную информацию можно найти на сайте производителя.
