Плата расширения SN65HVD230 CAN Board на основе CAN трансивера SN65HVD230

SN65HVD230 CAN Board – плата расширения с CAN трансивером SN65HVD230. Изделие предназначено для функционального расширения плат на основе микроконтроллеров. Чип SN65HVD230 по выводам совместим с PCA82C250. Плата SN65HVD230 CAN Board защищена от электростатики. Напряжение питания изделия 3.3 В.

Рис. 1. Плата расширения SN65HVD230 CAN Board. Вид сверху и снизу, соответственно

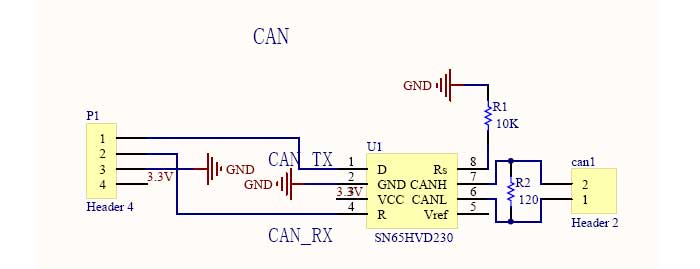

Рис. 2. Схема принципиальная электрическая платы расширения SN65HVD230 CAN Board

Отличительные особенности:

• установлен CAN трансивер SN65HVD230;
• совместимость с PCA82C250;
• питание 3.3 В;
• защита от электростатики.

Дополнительную информацию и демонстрационную программу можно найти на сайте производителя.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru

Производители: Wvshare

Разделы: Преобразователи интерфейсов

Опубликовано: 12.05.2016
