Программатор/ отладчик USB C8051F Debugger от Waveshare

USB C8051F Debugger – программатор/отладчик для микроконтроллеров C8051FXXX. Изделие обеспечивает внутрисистемное программирование и отладку. USB C8051F Debugger поддерживает интерфейсы JTAG и C2 (Silicon Laboratories). Для подключения к целевой плате  в комплекте USB C8051F Debugger поставляется кабель (шлейф) с двумя 10-контактными разъемами. Со стороны PC отладчик подключается к USB порту. Питание программатора осуществляется от USB порта PC. Возможно питание целевой платы через контакт 10 отладочного интерфейса (DEBUG). При этом потребление отладчика и целевой платы ограничены возможностями USB порта. USB C8051F Debugger поддерживает программное обеспечение Silicon Laboratories Integrated Development Environment (IDE) и Keil integrates programming driver. Поддерживаются все микроконтроллеры C8051FXXX. Версии ПО Silicon Laboratories IDE3.42.00 или Keil V3.80 поддерживают следующие МК с применением соответствующего интерфейса:

Рис. 1. Программатор/ отладчик USB C8051F Debugger

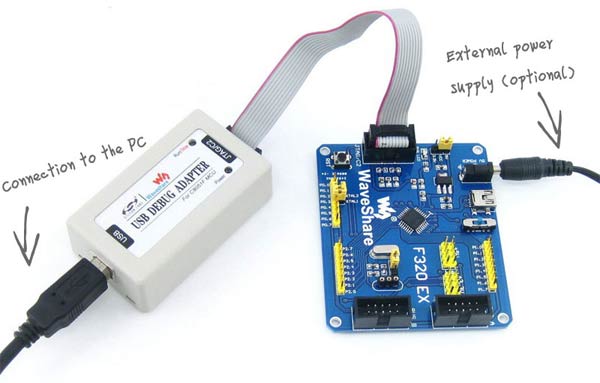

Рис. 2. Подключение отладчика USB C8051F Debugger к PC и целевой плате

Отличительные особенности:

• Внутрисистемная отладка и программирование:
  • поддержка Go или Stop, Step, Multiple Step, Breakpoint, Watchpoints и др.
  • до 4 точек останова;
• USB разъем для подключения к PC:
  • питание от USB разъема:
    • питание целевой платы ограничено возможностями порта USB (5 V/ 500 mA),
    • поддержка защиты от электростатики (ESD);
  • USB 2.0 FS совместимый интерфейс;
  • комплектуется стандартным кабелем USBA - Mini-B;
• Отладочные интерфейсы JTAG и C2:
  • 10-контактный соединительный кабель (шлейф) с разъемами для подключения к целевой плате и отладчику;

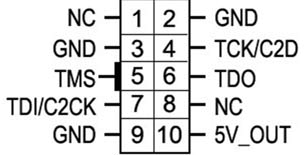

    На рисунке ниже показаны функции контактов:

• Поддержка обновления Firmware;
• Светодиоды для индикации состояния отладчика LEDs.
