Датчик влажности Moisture Sensor от компании Waveshare
Moisture Sensor – датчик для измерения влажности почвы. Изделие выполнено в виде вилки, которую для проведения измерений легко воткнуть в почву. Сопротивление сухой почвы очень велико. При увеличении влажности сопротивление почвы снижается. Датчик построен на основе транзисторного усилителя тока (см. Рис. 1). Он включен в цепь (SO-R2) между коллектором и базовой биполярного n-p-n транзистора. При изменении влажности почвы изменяется сопротивление между коллектором, к которому подключен положительный полюс источника питания, и базой. Изменяется ток базы и, соответственно, ток, протекающий от коллектора через эмиттер на землю. В результате изменяется выходное аналоговое напряжение на SO-R3, которое может быть оцифровано с помощью АЦП. Изделие может применяться в системах автоматического полива и т.д.
Глубина определения влажности почвы до 38 мм.
Рабочее напряжение питания от 2 В до 5 В.
В случае использования совместно с микроконтроллером:
- VCC ? 2.0 V ~ 5.0 V;
- GND ? Земля источника питания;
- AOUT (аналоговый выход датчика) ? MCU.IO.
Рис. 1. Схема принципиальная электрическая датчика влажности почвы Moisture Sensor

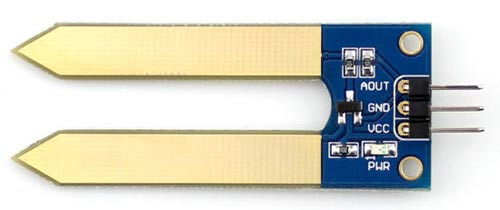

Рис. 2. Датчик влажности почвы Moisture Sensor. Вид со стороны монтажа
Рис. 3. Датчик влажности почвы Moisture Sensor. Вид снизу
Отличительные особенности:
- глубина определения влажности почвы 38 мм;
- питание от 2 В до 5 В;
- габариты 20 мм х 51мм.
Руководство пользователя, программное обеспечение, демонстрационный пример и др. можно найти на сайте производителя.
Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
