Master-модуль LDM-HELPER-K1986BE21QI-FULL

LDM-HELPER-K1986BE21QI-FULL – master-модуль к мультиплатформенной системе проектирования семейства HELPER. Изделие собрано  на основе ARM Cortex-M0 микроконтроллера K1986BE21QI от российской компании АО «ПКК Миландр». Это 32-битный микроконтроллер с RISC архитектурой в пластиковом корпусе LQFP64.

Количество портов I/O МК 32. Флэш-память программ 128К, SRAM 16Кб. В модуль встроен USB-UART программатор. Кроме USB-UART, в изделии имеется интерфейс RS485, Ethernet 10Mbit SPI (ENC28J60),  а также 24-бита ?? АЦП (7 каналов 12 бит, 8 каналов) и два канала ЦАП. На плате установлены кварцевые резонаторы 16МГц (основной) и 25 МГц Ethernet.

Маркировка Full в конце наименования обозначает, что все опции включены. Напряжение питания платы  5 В ±5%.

Рис. 1. Отладочная плата LDM-HELPER-K1986BE21QI-FULL. Вид сверху

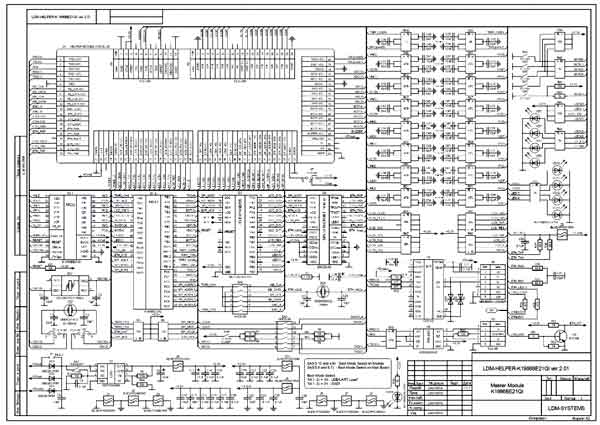

Рис. 2. Схема принципиальная электрическая master-модуля  LDM-HELPER-K1986BE21QI-FULL

Отличительные особенности:

• Тип: Master-модуль;
• Архитектура контроллера: RISC 32 бит ARM Cortex-M0;
• Семейство контроллера: MILANDR;
• Маркировка контроллера: K1986BE21QI;
• Габаритные размеры (ДхШхВ): 130х74х8 мм;
• Макетное поле (шаг 2.54 мм): Нет;
• Корпус контроллера: LQFP-64;
• Количество линий I/O: 32;
• Кварцевый резонатор: 16 МГц;
• Напряжение питания платы: 5 В;
• Встроенный программатор: USB-UART;
• FLASH программ: 128 Кб;
• SRAM: 16 Кб;
• Интерфейс RS-485: 1;
• Ethernet: 10Mbit SPI (ENC28J60);
• АЦП: 24-бита ?? АЦП, 7 каналов 12 бит, 8 каналов;
• ЦАП: DACpwm, 2 канала.
