Небольшая отладочная плата Core407I с MCU STM32F407IGT6

Core407I -  небольшая отладочная плата на основе ARM Cortex-M4 микроконтроллера STM32F407IGT6 с полным доступом ко всем выводам I/O и JTAG/SWD отладочным интерфейсом. Плата поддерживает дальнейшее функциональное расширение и идеальна для старта разработки изделий на основе семейства микроконтроллеров STM32F.

Изделие имеет минимальную конфигурацию для старта системы и интегрирует в себе USB коммуникационный интерфейс, интерфейс JTAG/SWD для программирования и отладки, цепи синхронизации, управление питанием через USB, выбор режима загрузки и др.

Кроме того, установленные на плате разъемы (контакты с нижней стороны платы) позволяют подключать Core407I к плате приложения и использовать ее в качестве микроконтроллерного ядра вашей системы. Все порты ввода/вывода (I/O) доступны на разъемах, шаг выводов которых составляет 2 мм для уменьшения размеров платы.

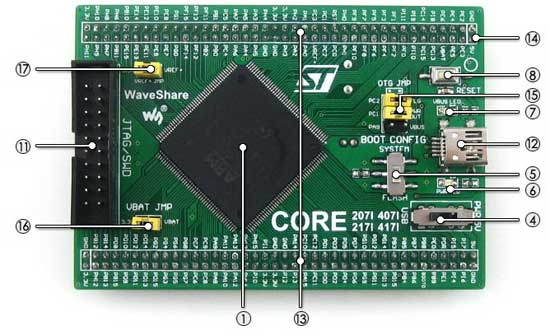

Рис. 1. Отладочная плата Core407I. Вид сверху

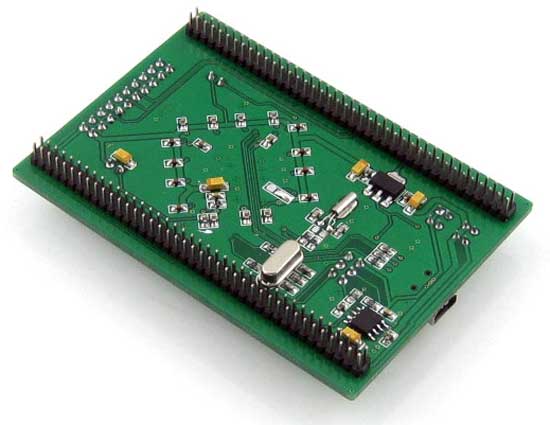

Рис. 2. Отладочная плата Core407I. Вид снизу

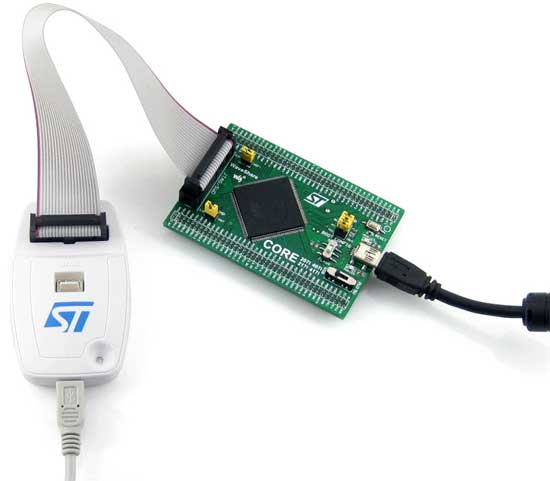

Рис. 3. Отладочная плата Core407I с подключенным программатором/отладчиком ST-Link/V2 и кабелем USB

Отличительные особенности:

1. Высокопроизводительный микроконтроллер STM32F407IGT6:

• Ядро: Cortex-M4 32-bit RISC;
• Полный набор однотактных DSP инструкций;
• Рабочая частота: 168 MHz, 210 DMIPS/1.25 DMIPS/MHz;
• Рабочее напряжение: 1.8 V-3.6 V;
• Корпус: LQFP176;
• Память: 1024 kB Flash, 192+4 kB SRAM;
• MCU коммуникационные интерфейсы:
  • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C,
  • 1 x FSMC, 1 x SDIO, 2 x CAN,
  • 1 xUSB 2.0 высокоскоростной/полноскоростной device/host/OTG контроллер с выделенным DMA, ULPI и полноскоростным PHY,
  • 1 x 10/100 Ethernet MAC,
  • 1 x(8 – 14)-битный  параллельный интерфейс камеры;
• АЦП и ЦАП: 3 x AD (12-bit, 1?s, 24 канала); 2 x DA (12-bit);
• Программирование/отладка: поддержка JTAG/SWD (serial wire debug) интерфейсов, поддержка IAP;

2. AMS1117-3.3 (на нижней стороне платы), стабилизатор напряжения 3.3 V;

3. MIC2075 (на нижней стороне платы), управление питанием USB;

4. Переключатель источника питания, питание от 5 Vin или USB порта;

5. Переключатель режима загрузки, для конфигурирования вывода BOOT0;

6. Индикатор питания;

7. Светодиод VBUS;

8. Кнопка сброса;

9. 8 Mкварцевый генератор (на нижней стороне платы);

10. Кварц 32.768 K (на нижней стороне платы), для внутренних RTC с калибровкой;

11. JTAG/SWD интерфейс: для отладки/программирования;

12. USB интерфейс:

• как DEVICE, используется для установления USB соединения между PC и отладочной платой  STM32,
• как HOST, для подключения к таким USB устройствам, как USB флэш накопитель через USB OTG кабель;

13. Разъем с подключенными выводами MCU, VCC, GND, всеми портами ввода/вывода, позволяет использовать плату для дальнейшего расширения;

14. Выводы разъема 5 Vin, требуется 5 V источник питания при использовании USB HOST/OTG;

15. USB HOST/OTG джампер:

• при использовании USB HOST/OTG джампер устанавливается,
• джампер удаляют для отключения от портов I/O;

16.  Джампер выбора VBAT:

• Джампер устанавливают для использования системы с источником питания,
• Джампер удаляют для подключения VBATк внешнему источнику, такому как батарея;

17.  Джампер выбора VREF:

• установка джампера для соединения VREF+ к VCC,
• удаление джампера для подключения VREF+ к другим пользовательским выводам через проводные джамперы.

Примечание: Плата Core407I обеспечена интерфейсом отладки, но сам отладчик отсутствует.

Программатора/отладчика в комплекте поставки нет.

Рис. 4. Распиновка JTAG и SWD интерфейсов

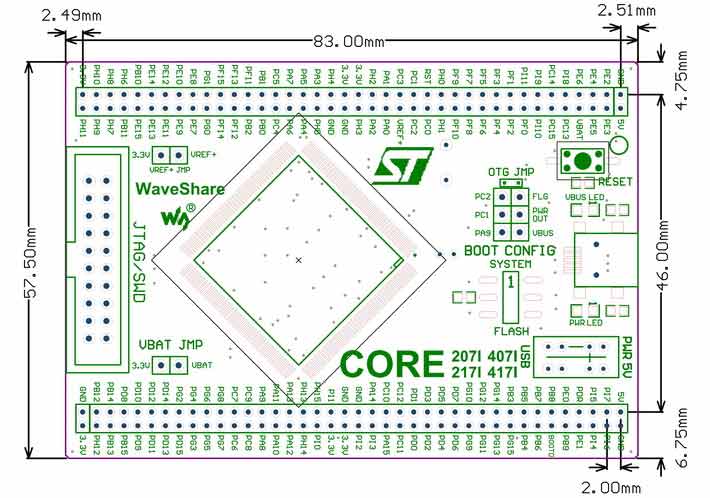

Рис. 6. Габариты платы Core407I

Документацию, программное обеспечение и другое можно найти на сайте производителя.
