Серия USB программаторов микросхем от компании Миландр

Компания МИЛАНДР – один из ведущих отечественных  разработчиков микроэлектронной элементной базы (микроконтроллеров, микропроцессоров, микросхем памяти и т. д.) выпускает также ряд средств разработки и отладки, среди которых важное место занимает такая категория продукции, как программаторы. Рассмотрим особенности некоторых из них.

                                               Программатор для микросхемы 1645РТ2У

Программатор для 1645РТ2У -  представляет собой USB программатор для однократно программируемых (ОП) радиационно стойких ПЗУ на основе элемента «antifuse» 1645РТ2У. Микросхема 1645РТ2У – разработка Центра Проектирования компании Миландр и поставляется с приемкой ОТК ("1") и с приемкой заказчика ("5"). Ближайший аналог микросхемы UT28F256QLE. 1645РТ2 выпускается в корпусе 5134.64-6 (металлокерамический). Температурный диапазон микросхемы минус 60°С...+125°С.
Технические условия: АЕЯР.431210.883ТУ.

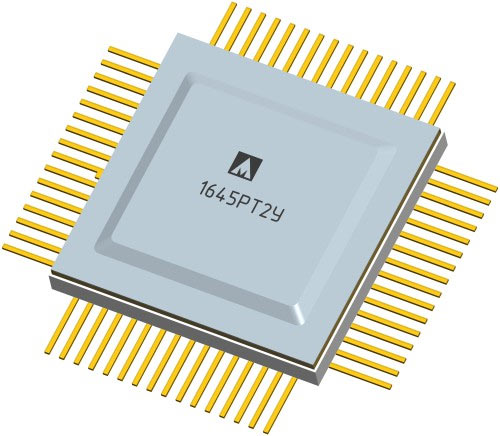

Рис. 1. Радиационно стойкая ОППЗУ 1645РТ2У

Программатор для 1645РТ2У обеспечивает функции чтения, программирования и верификации.

Питание программатора осуществляется от USB порта.

Для работы используется управляющая программа Progr_OTP256K.

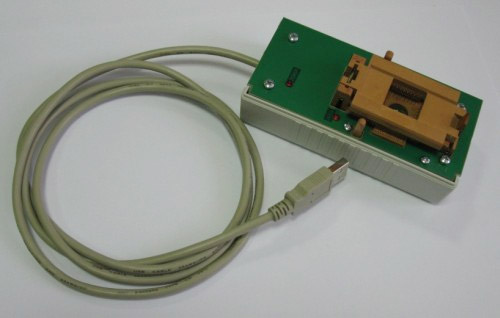

Рис. 2. Программатор для 1645РТ2У

Отличительные особенности:

• Чтение, программирование, верификация микросхемы 1645РТ2У:
  • радиационно стойкое однократно программируемое ПЗУ,
  • емкость ОППЗУ 256К (32К х 8) бит,
  • напряжение питания 3–3.6 В,
  • ближайший аналог UT28F256QLE,
  • поставка с приемкой ОТК ("1") и с приемкой заказчика ("5"),
  • корпус 5134.64-6 (металлокерамический),
  • температурный диапазон минус 60°С...+125°С,
  • технические условия: АЕЯР.431210.883ТУ;
• Интерфейс USB;
• Управляющая программа Progr_OTP256K;
• Питание программатора от USB порта.

Программатор для микросхемы 5576РТ1У

Программатор для 5576РТ1У - внутрисхемный USB-программатор (Рис. 3) предназначен для чтения, программирования, верификации  радиационно стойких однократно программируемых микросхем ПЗУ 5576РТ1У, установленных как на адаптере (Рис. 5 и Рис. 6), так и непосредственно на плате при наличии на ней соответствующего интерфейса. Программатор со стороны PC подключается к USB порту компьютера, а со стороны отладочной платы к соответствующему разъему интерфейса микросхемы. Питание программатора осуществляется от USB порта компьютера.

Рис. 3. Программатор для 5576РТ1У

Микросхема 5576РТ1У – радиационно стойкое ОППЗУ на основе элемента «antifuse» разработана Центром Проектирования российской компании Миландр. Применяется как конфигурационная микросхема для загрузки ПЛИС серии 5576ХСхх, в частности, 5576ХС3Т (100 т.в.) и 5576ХС4Т (200 т.в.) производства ОАО "КТЦ "ЭЛЕКТРОНИКА" и ПЛИС фирмы Altera. Микросхема поставляется с приемкой ОТК ("1") и с приемкой заказчика ("5"). Ближайший аналог EPC1. Тип корпуса 5134.64-6 (металлокерамический).

Температурный диапазон минус 60°С...+100°С. Технические условия АЕЯР.431210.878ТУ.
Для программирования используется специальная управляющая программа  Prog5576RT1U.

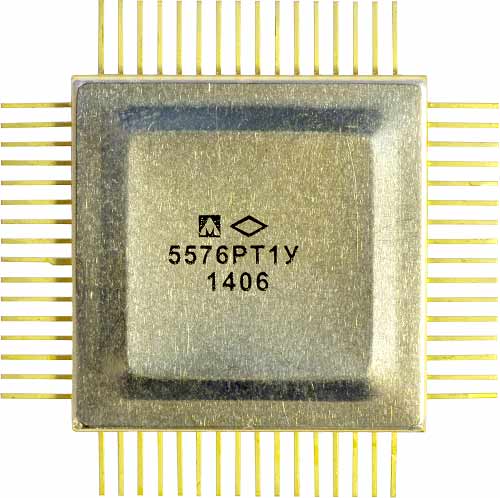

Рис. 4. Радиационно стойкое ОППЗУ 5576РТ1У

Для микросхемы 5576РТ1У выпускается специальный адаптер (Рис. 5 и Рис. 6).

Рис. 5. Адаптер для микросхемы 5576РТ1У (вид сверху)

Рис. 6. Адаптер для микросхемы 5576РТ1У (вид снизу)

Примечание. Адаптер для программирования в комплект поставки программатора не входит.

Отличительные особенности:

• Чтение, программирование, верификация микросхемы 5576РТ1У:
  • радиационно стойкое однократно программируемое ПЗУ,
  • емкость ПЗУ 1 Мбит,
  • напряжение питания 3–3.6 В,
  • ближайший аналог EPC1,
  • поставка с приемкой ОТК ("1") и с приемкой заказчика ("5"),
  • корпус 5134.64-6 (металлокерамический),
  • температурный диапазон минус 60°С...+100°С,
• технические условия: АЕЯР.431210.878ТУ;
• Интерфейс USB;
• Управляющая программа Prog5576RT1U;
• Питание от USB порта.

Внутрисхемный USB-программатор для микросхем Flash-памяти серии 1636РР

Программатор для серии 1636 – внутрисхемный USB программатор предназначен для чтения, программирования, стирания и верификации микросхем FLASH-памяти серии 1636РР (1636РР1У, 1636РР3У,1636РР2У, 1636РР4У), установленных на печатную плату. Программатор имеет разъемы для подключения к USB-порту компьютера и к разъему печатной платы с установленной микросхемой. Питание осуществляется от USB-порта PC. Для управления программатором используется программа ProgFLASH.

Рис. 7. Программатор для серии микросхем 1636 с подключенным адаптером

Примечание: Адаптер в комплект поставки программатора не входит и поставляется отдельно.

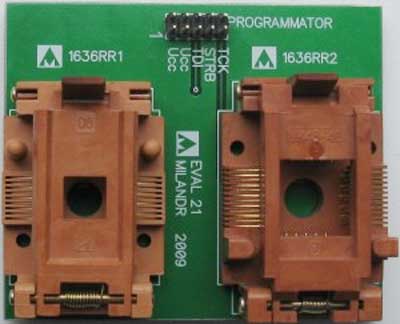

Рис. 8. Адаптер для внутрисхемного программирования микросхем серии 1636РР

Микросхемы 1636РР1У и 1636РР3У – это Flash-память 4 Мбит (512Кх8) с количеством циклов перезаписи несколько десятков тысяч. Отличия 1636РР1У от 1636РР3У только в технологическом процессе. Микросхема 1636РР3У находится на стадии разработки с одновременным освоением. Изделие поставляется с приемкой ОТК(«1») и с приемкой заказчика («5»). Ближайший аналог AM29LV040B. Тип корпуса Н14.42-1В (металлокерамический). Температурный диапазон минус 60°С...+125°С. Технические условия АЕЯР.431210.647ТУ. Учтенный вариант ТУ поставляется.

Рис. 9. Микросхема 1636РР1У

Микросхемы 1636РР2У, 1636РР4У – Flash-память 16 Мбит (2Мх8) с количеством циклов перезаписи до нескольких десятков тысяч. Отличия 1636РР2У от 1636РР4У заключаются в наличии у 1636РР4У дополнительного интерфейса SPI, а также в технологическом процессе. Микросхема 1636РР4У находится на стадии разработки с одновременным освоением. Микросхемы поставляются с приемкой ОТК («1») и с приемкой заказчика («5»). Ближайший аналог - AM29LV017B. Тип корпуса Н16.48-1В (металлокерамический). Температурный диапазон минус 60°С...+125°С. Технические условия АЕЯР.431210.647ТУ. Учтенный вариант ТУ поставляется.

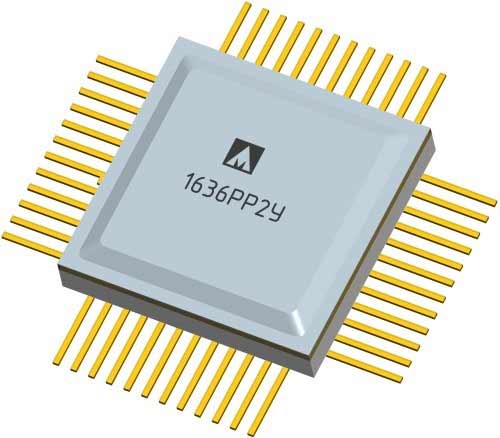

Рис. 9. Микросхема 1636РР2У

Отличительные особенности:

• Чтение, программирование, стирание и верификация микросхем FLASH-памяти серии 1636РР:
  • 1636РР1У, 1636РР3У
    • объем 4 Мбит (512Кх8),
    • напряжение питания 3–3.6 В,
    • толерантность по входам к 5 В,
    • поставляется с приемкой ОТК («1») и с приемкой заказчика («5»),
    • ближайший аналог AM29LV040B,
    • корпус Н14.42-1В (металлокерамический),
    • температурный диапазон минус 60°С...+125°С,
    • технические условия АЕЯР.431210.647ТУ;
  • 1636РР2У, 1636РР4У
    • объем 16 Мбит (2Мх8),
    • напряжение питания 3–3.6 В,
    • толерантность по входам к 5 В,
    • поставляется с приемкой ОТК («1») и с приемкой заказчика («5»),
    • ближайший аналог AM29LV017B,
    • корпус Н16.48-1В (металлокерамический),
    • температурный диапазон минус 60°С...+125°С,
    • технические условия АЕЯР.431210.647ТУ,
    • 1636РР4У имеет дополнительного интерфейса SPI.

Эти и другие изделия компании Миландр вы можете приобрести или заказать в нашей компании.

Обзор статьи составил и подготовил
Шрага Александр,
