Встраиваемый модуль XCore407I на основе MCU STM32F407IGT6

XCore407I – встраиваемый модуль XCore407I на основе ARM Cortex-M4 микроконтроллера STM32F407IGT6. Изделие имеет все необходимые элементы для начала работы с микроконтроллером: цепи тактирования и управления питанием, устройства USB HS PHY, Ethernet PHY, 1 GBit NandFlash. Несмотря на небольшие габариты, на плате установлены разъемы USB HS (mini/ type A), USB FS (mini), Ethernet (RJ45). Все незадействованные линии портов ввода/ вывода доступны на разъемах платы. Шаг выводов разъемов (2 мм) и небольшие габариты платы упрощают ее интеграцию в систему пользователя.

Примечание: На плате XCore407I не установлен интерфейс программирования/ отладки. Материнская плата (Рис. 3) в комплект поставки не входит. Производитель рекомендует рассмотреть изделие EVK407I, поддерживающее простое программирование  и отладку.

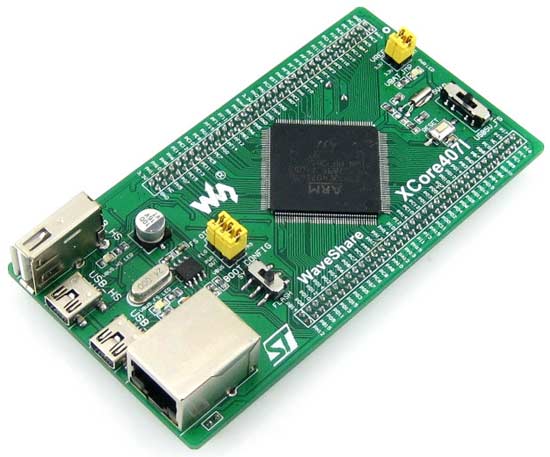

Рис. 1. Модуль XCore407I. Вид сверху

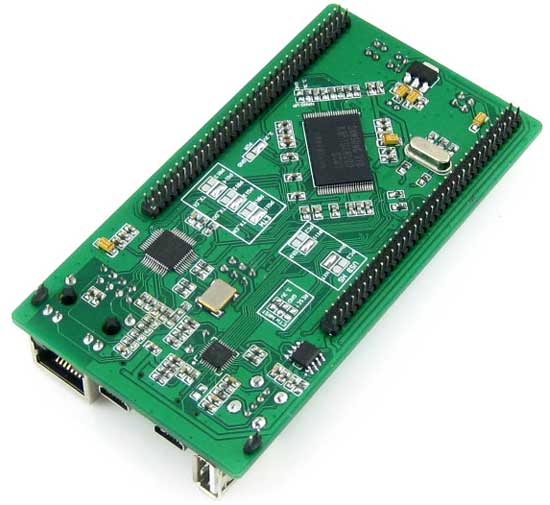

Рис. 2. Модуль XCore407I. Вид снизу

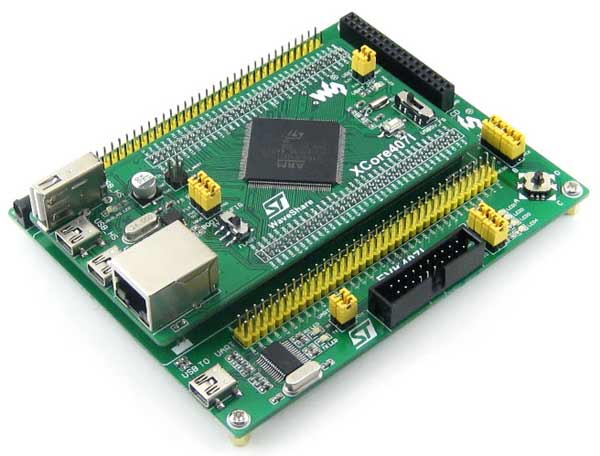

Рис. 3. Модуль XCore407I, установленный на материнскую плату

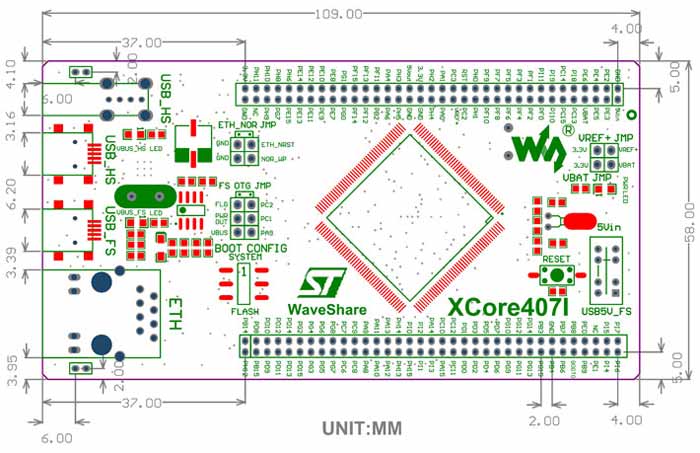

Рис. 4. Размеры модуля XCore407I

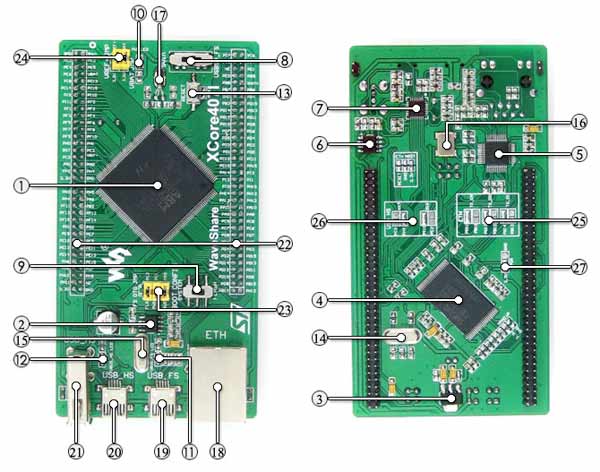

Рис. 5. Расположение компонентов на модуле XCore407I

Отличительные особенности:

1. Высокопроизводительный микроконтроллер STM32F407IGT6:
   • Ядро: Cortex-M4 32-bit RISC,
   • Особенности: полный набор однотактных DSP инструкций,
   • Рабочая частота: 168 MHz, 210 DMIPS/ 1.25 DMIPS/ MHz,
   • Рабочее напряжение: 1.8 V-3.6 V,
   • Корпус: LQFP176,
   • Память: 1024 kB Flash, 192+4 kB SRAM,
   • MCU коммуникационные интерфейсы:
     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C,
     • 1 x FSMC, 1 x SDIO, 2 x CAN,
     • 1 x USB 2.0 HS/ FS device/ host/ OTG контроллер с выделенным DMA, ULPI и полноскоростным чипом PHY,
     • 1 x 10/ 100 Ethernet MAC,
     • 1 x 8 -14-bit параллельный интерфейс видеокамеры;
   • AD & DA конверторы: 3 x AD (12-bit, 1?s, 24 канала); 2 x DA (12-bit);
   • Debugging/ Programming: поддержка JTAG/ SWD (serial wire debug) интерфейсов;
2. MIC2075-2, микросхема управления питанием USB FS;
3. AMS1117-3.3, 3.3 V стабилизатор напряжения;
4. K9F1G08U0D, 1 GBit NandFlash;
5. DP83848, Ethernet PHY;
6. MIC2075-1, микросхема управления питанием USB HS;
7. USB3300, USB HS PHY;
8. Переключатель источника питания, питание от 5 Vin или от USB;
9. Переключатель режима загрузки, для конфигурирования вывода BOOT0;
10. Индикатор питания;
11. Светодиод USB FS;
12. Светодиод USB HS;
13. Кнопка Сброса;
14. Кварцевый резонатор 8M, тактирование MCU, возможна работа MCU на более высокой скорости путем умножения частоты;
15. Кварцевый резонатор 24M, для обеспечения работы USB трансивера USB3300;
16. Кварцевый резонатор 50M, для обеспечения работы Ethernet трансивера DP83848;
17. Кварцевый резонатор 32.768K, для внутренних RTC с калибровкой;
18. Разъем Ethernet;
19. USB FS, разъем miniUSB;
20. USB HS, разъем miniUSB;
21. USB HS тип A, разъем;
22. Разъем с подключенными выводами MCU: VCC, GND и все незадействованные I/O порты доступны на этом разъеме для задач функционального расширения;
23. USB OTG/ HOST джампер;
24. VREF/ VBAT джампер;
25. Выбор Ethernet I/O (джамперы под пайку);
26. Выбор USB HSI/ O (джамперы под пайку);
27. PDR (джампер под пайку): 1.8-3.6 В, -40?105 ? или  1.7-3.6V, 0?70 ?.

Ресурсы для разработки можно найти на сайте производителя.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
