Усовершенствованный вариант STM32 NUCLEO: XNUCLEO-F411RE от Waveshare
XNUCLEO-F411RE – отладочная плата компании Waveshare представляет собой усовершенствованную версию платы NUCLEO-F411RE семейства STM32 NUCLEO компании ST Microelectronics. В основе платы ARM Cortex-M4 микроконтроллер STM32F411RET6. Изделие поддерживает легкое подключение плат функционального расширения Arduino. Таким образом, имеется доступ к огромным ресурсам Arduino.
Разъемы ST Morpho платы XNUCLEO-F411RE обеспечивают полный доступ к линиям портов ввода/вывода (I/O) и дальнейшее периферийное расширение.
Поддержка mbed делает возможным быстрое построение прототипа устройства с использованием SDK и online инструментов. Комплексное бесплатное программное обеспечение (HAL библиотека) включает различные примеры софта. Изделие поставляется с отдельным модулем ST-Link/ V2.
Ниже, в Таблице 1, приведены основные отличия линеек XNUCLEO и NUCLEO.
Таблица 1. Отличия линеек XNUCLEO и NUCLEO
Характеристика | XNUCLEO | NUCLEO | Примечание |
Arduino совместимость | UNO, Leonardo | UNO | XNUCLEO конфигурируется джамперами для совместимости с UNO (по умолчанию) или Leonardo |
Arduino ICSP интерфейс | Да | Нет | ICSP требуется для определенного типа шилдов |
USB подключения | Да | Нет | USB разъем NUCLEO только для отладки, недоступен для других USB подключений |
USB разъем | Micro USB | Mini USB | MicroUSB это усовершенствованный USB стандарт |
Маркировка Morpho разъемов | Большинство контактов | Нет | Теперь вы можете посмотреть назначение контактов по маркировке на PCB вместо даташита |
Основные интерфейсы | Джамперы | Резисторы 0, Ом | Джамперы более просты в эксплуатации, нет необходимости в пайке |
Отладка через UART | Доступна | Недоступна | На NUCLEO интегрирован функциональный чип ST-LINK/V2, интерфейс которого со стороны компьютера может быть симулирован как последовательный порт, однако, это недоступно во время внутрисхемной отладки, тогда как XNUCLEO характеризуется автономным USB - UART чипом. |
8MHz кварцевый резонатор | Да | Нет | При использовании внешнего 8MHz кварцевого резонатора Таймер работает с большей точностью. |
32.768 KHz кварцевый резонатор | Да | Нет | Требуется для RTC |
USB предохранитель | Да (500 mA) | Нет | USB интерфейс компьютера может быть поврежден без предохранителя |
Светодиоды | 4 | 1 | Большее количество светодиодов упрощает мониторинг состояния платы |
UART индикатор | Да | Нет | Теперь есть индикация обмена данными |
DC вход | Да | Нет | Для удобства эксплуатации |
Расположение кнопки | Вблизи края PCB | Близко к разъему расширения Arduino | Удобный доступ к кнопке даже при использовании шилда Arduino |
ST-LINK | Отдельный | Интегрированный | ST-LINK может использоваться где-нибудь еще |
Поставляется с USB кабелем | Да | Нет |
|

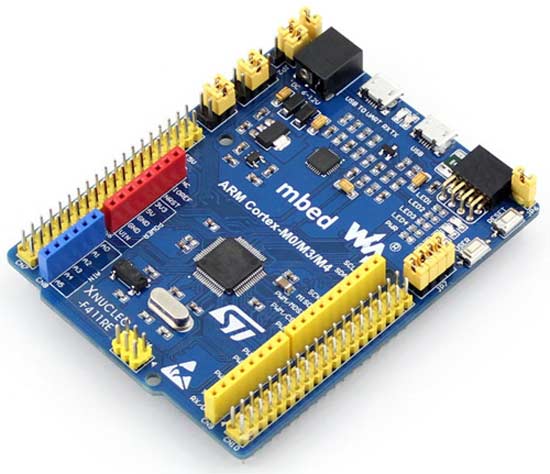

Рис. 1. Отладочная плата XNUCLEO-F411RE. Общий вид

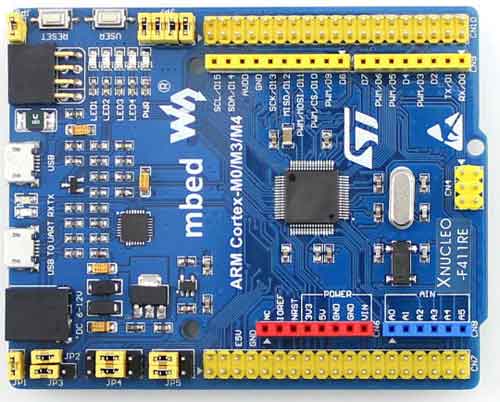

Рис. 2. Отладочная плата XNUCLEO-F411RE. Вид сверху
Рис. 3. Отладочная плата XNUCLEO-F411RE. Вид снизу
Рис. 4. Отладочная плата XNUCLEO-F411RE. Разъемы расширения Arduino

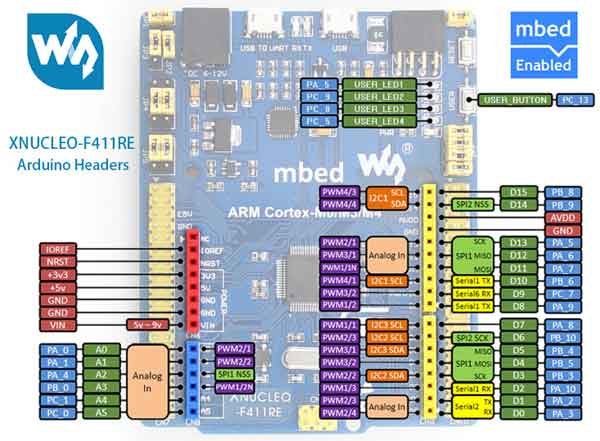

Рис. 5. Отладочная плата XNUCLEO-F411RE. Разъемы расширения Morpho

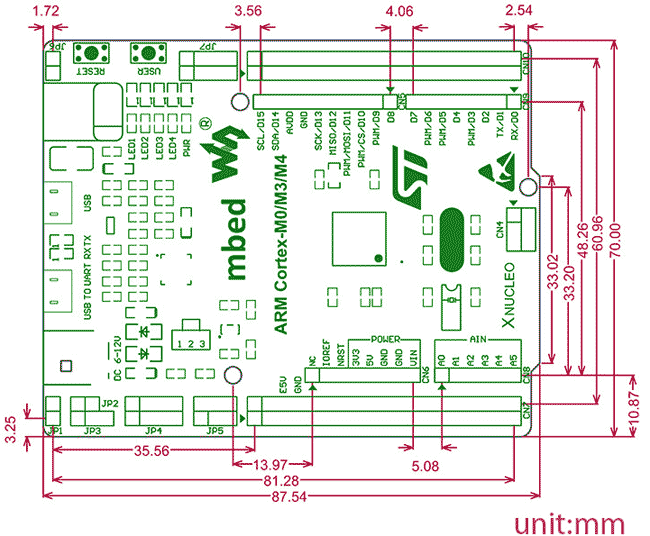

Рис. 6. Размеры отладочной платы XNUCLEO-F411RE
Рис. 7. Расположение компонентов отладочной платы XNUCLEO-F411RE
Отличительные особенности:
- STM32F411RET6:
- ядро: ARM® 32-bit Cortex™-M4,
- рабочая частота: 100 МHz,
- рабочее напряжение: 1.7 V-3.6 V,
- корпус: LQFP64,
- память: 512 kB Flash, 128kB SRAM,
- интерфейсы: 1 x SDIO, 1 x USB 2.0 FS, 5 x SPI or 5 x I2S, 3 x USART, 3 x I2C,
- AD/ DA : 1 x AD (12 bit, 16 каналов);
- SPX3819M5 : 3.3 V стабилизатор напряжения;
- AMS1117-5.0 : 5.0 V стабилизатор напряжения;
- CP2102 : USB - UART преобразователь;
- Arduino разъем: для подключения Arduino шилдов;
- ICSP interface : Arduino ICSP;
- USB-UART: для отладки;
- USB разъем: USB коммуникационный интерфейс;
- SWD interface: для программирования и отладки;
- ST Morpho разъемы: доступ к VCC, GND и ко всем портам I/O, для упрощения расширения;
- 6-12 V DC вход;
- Пользовательская кнопка;
- Кнопка Сброса;
- Индикатор питания;
- Пользовательский светодиод;
- 500 mA быстрый самовосстанавливающийся предохранитель;
- Индикаторы последовательного порта Rx/Tx;
- 8 MHz кварцевый резонатор;
- 32.768 KHz кварцевый резонатор;
- ADC/I2C джамперы выбора:
- замкнутые A и B : Arduino A4, A5 используется как I2C,
- замкнутые B и C : Arduino A4, A5 используется как ADC;
- Джамперы выбора UART;
- MCU джампер теста тока;
- Джампер выбора источника питания:
- установленный 5 V и U5 V: питание от USB,
- установленный 5 V и E5 V: питание от внешнего источника,
- установите джампер для включения функции,
- удалите джампер для выключения функции;
- USB джампер:
- установленный джампер - enable,
- удаленный джампер – disable;
- Джампер пользовательской кнопки:
- джампер устанавливается для подключения к портам I/O, используемых для демонстрационных кодов,
- джампер удаляют для подключения пользовательских контактов через соединительные провода.
- Джамперы пользовательских светодиодов:
- джампер устанавливается для подключения к портам I/O, используемых для демонстрационных кодов,
- джампер удаляют для подключения пользовательских контактов через соединительные провода.
