Дисплей 4.3INCH HDMI LCD для использования с Raspberry Pi
4.3INCH HDMI LCD – бюджетный дисплей с диагональю 4.3 дюйма, HDMI интерфейсом, резистивной сенсорной панелью и высоким разрешением 480х272 для совместного использования с одноплатным компьютером Raspberry Pi. Изделие совместимо и напрямую подключается к любой версии RPi (за исключением Pi1 model B и PiZero, для подключения к которым требуется кабель HDMI). Дисплей поставляется с драйверами, обеспечивающими работу с операционными системами Raspbian и UBUNTU. Для отображения информации используется только HDMI интерфейс. Порты I/O процессора при этом не используются. Исключение составляет сенсорная панель, подключаемая к линиям ввода/вывода процессора. Задняя подсветка дисплея имеет низкую мощность потребления.
Подключение дисплея к RPi требует определенного внимания, так как 26-контактный разъем дисплея в большинстве случаев должен быть подключен к 40-контактному разъему RPi (Raspberry Pi Model A+/B+/2 B/3 B). В Таблице 1 описано функциональное назначение выводов 26-контактного разъема дисплея.
Для питания изделия 4.3INCH HDMI LCD с подключенным Raspberry Pi производитель строго рекомендует использовать автономный источник питания 5 В/2 А, так как USB порт обычно не может обеспечить достаточный уровень мощности для работы комплекта.
Примечание: Этот продукт защищен патентом. Изготовление копий изделия влечет за собой ответственность в соответствии с законодательством.
Таблица 1. Функциональное назначение выводов 26-контактного разъема
| Номер вывода | Символ | ОПИСАНИЕ |
| 1, 17 | 3.3В | Питание (+) (Вход питания 3.3В) |
| 2, 4 | 5В | Питание (+) (Вход питания 5В) |
| 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 | NC | NC (не подключены) |
| 6, 9, 14, 20, 25 | GND | Земля |
| 19 | TP_SI | SPI интерфейс. Вход данных сенсорной панели |
| 21 | TP_SO | SPI интерфейс. Выход данных сенсорной панели |
| 22 | TP_IRQ | Сигнал прерывания. Низкий уровень сигнала при обнаружении прикосновения к сенсорной панели |
| 23 | TP_SCK | SPI интерфейс. Сигнал тактирования |
| 26 | TP_CS | Сигнал выбора чипа сенсорной панели, активный уровень – низкий |

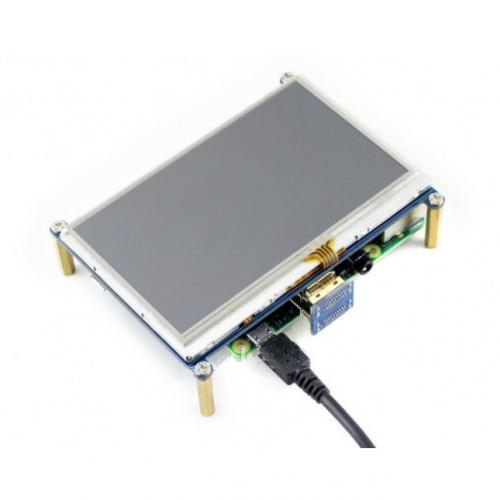

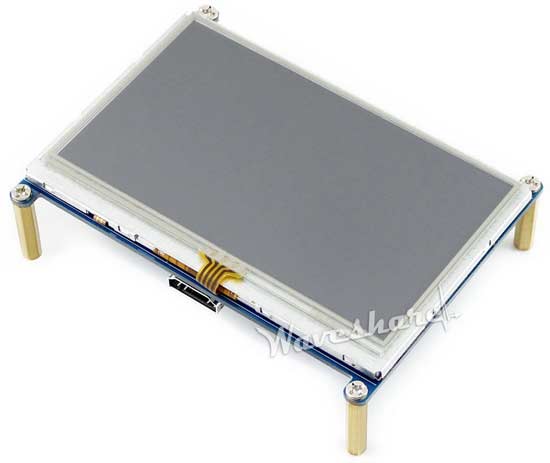

Рис. 1. Дисплей 4.3INCH HDMI LCD

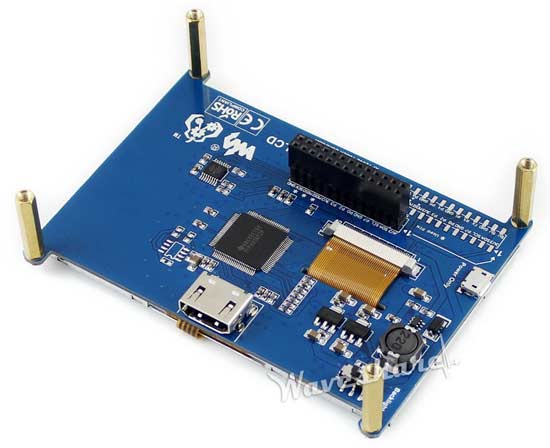

Рис. 2. Дисплей 4.3INCH HDMI LCD. Вид снизу

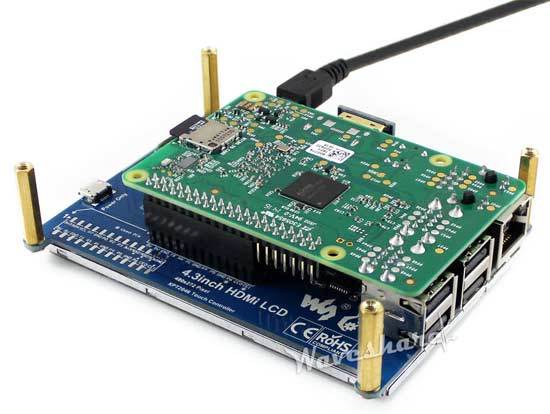

Рис. 3. Дисплей 4.3INCH HDMI LCD с подключенным Raspberry Pi. Вид со стороны RPi

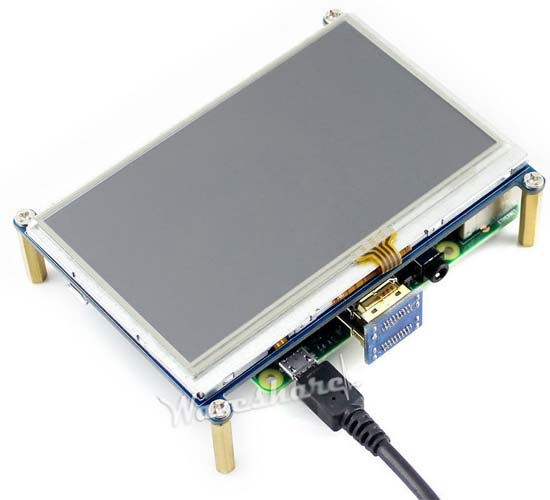

Рис. 4. Дисплей 4.3INCH HDMI LCD с подключенным Raspberry Pi. Вид со стороны LCD

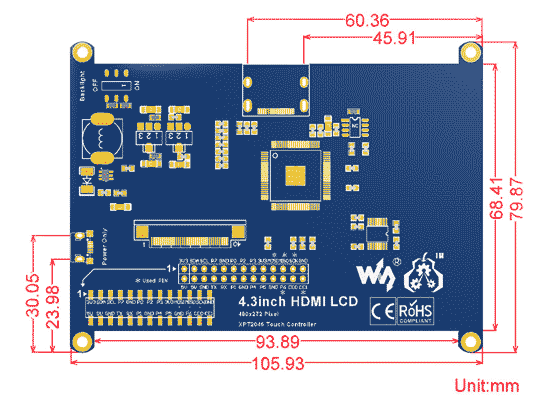

Рис. 5. Размеры платы дисплея 4.3INCH HDMI LCD
Отличительные особенности:
- Высокое разрешение 480х272;
- Резистивная сенсорная панель;
- Изделие совместимо и напрямую подключается к любой версии RPi (за исключением Pi1 model B и Pi Zero, для подключения к которым требуется кабель HDMI);
- Поставляется с драйверами, обеспечивающими работу с ОС Raspbian и UBUNTU;
- Для отображения информации используется только HDMI интерфейс. Выводы I/O процессора используются только для сенсорной панели;
- Задняя подсветка с низким потреблением.
Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
Производители: Wvshare
Разделы: Дисплеи
Опубликовано: 13.01.2017
