Индустриальная версия популярного SBC BeagleBone Black Rev. C

BBONE-BLACK-IND-4G – индустриальная версия бюджетного одноплатного компьютера BeagleBone Black Rev C от компании Element14 с возможностью функционального расширения.  Изделие изготовлено на основе процессора Texas Instruments Sitara™ AM3358 ARM^® Cortex™-A8. BBONE-BLACK-IND-4G поставляется с предустановленной на встроенную Flash операционной системой Debian. Таким образом, начать оценку возможностей и разработку можно немедленно.

Изделие поддерживается и другими операционными системами, включая такие варианты Linux, как Ubuntu, Fedora, а также ОС Android. Как и его предшественники, эта модель SBC адресована Open Source Сообществу и всем заинтересованным в использовании бюджетного процессора с ядром ARM Cortex-A8. Изделие имеет достаточный набор функций, позволяющих быстро оценить процессора, а широкий спектр периферийных интерфейсов позволяет пользователю использовать платы функционального расширения (Capes) для своих конкретных приложений. Кроме того, пользователь может разработать и изготовить собственную плату расширения.

BBONE-BLACK-IND-4G оснащен микропроцессором с индустриальным температурным диапазоном TI Sitara™ AM3358AZCZA100 с возможностью обработки графики, широким набором периферийных интерфейсов, включая промышленные EtherCAT и PROFIBUS. Плата оборудована памятью SD RAM 512 MB DDR3 L800MHZ, а также 32 KB EEPROM и 4 GB встроенной eMMC Flash, которая по умолчанию используется для загрузки ОС. SBC также оборудован слотом для microSD карт, который также может использоваться для загрузки системы.

BBONE-BLACK-IND-4G поддерживает четыре источника загрузки операционной системы: eMMC, microSD, serial boot и USB boot. Источник загрузки может быть выбран пользователем.

Изделие имеет HDMI интерфейс, позволяющий подключить его напрямую к соответствующему интерфейсу телевизора или монитора. Кроме того, на плате имеется 10/100 Ethernet интерфейс, последовательный отладочный порт, USB 2.0 клиент, USB 2.0 хост, кнопка сброса, кнопка питания и пять индикаторных светодиодов с синим цветом свечения.

К  разъемам расширения BBONE-BLACK-IND-4G может быть подключено до четырех плат расширения. Большинство плат расширения, разработанных для оригинального BeagleBone Black, подойдут и для индустриальной версии.

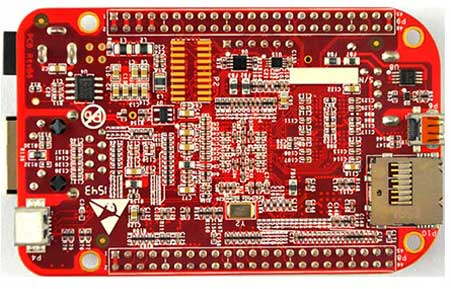

Рис. 1. Одноплатный компьютер BBONE-BLACK-IND-4G. Вид сверху

Рис. 2. Одноплатный компьютер BBONE-BLACK-IND-4G. Вид снизу

Отличительные особенности:

• Рабочая температура: -20 …85 С;
• Процессор: TI Sitara AM3358BZCZA100, 1 GHz, 2000 MIPS, ARM^® Cortex™-A8;
• Графический сопроцессор SGX530;
• Программируемая подсистема реального времени;
• Память SD RAM: 512 MB DDR3L 800MHZ;
• Установленная на плату Flash: 4 GB, 8 bit Embedded MMC (eMMC);
• SD/MMC слот для microSD;
• Управление питанием: TPS65217C PMIC используется совместно с LDO для обеспечения питания системы;
• Поддержка отладки: место под установку разъема 20-pin CTI JTAG, разъем последовательного порта отладки;
• Возможно питание через miniUSB, USB или DC разъем;
• Внешнее питание 5 V DC также может быть подключено через разъем расширения;
• Интерфейс HDMI D типа;
• USB:
  1. USB 2.0 HS клиентский порт: доступ к USB0, клиентский режим через miniUSB,
  2. USB 2.0 HS хост порт: доступ к USB1, разъем типа А, 500 mA LS/FS/HS;
•  Последовательный порт: UART0, доступен через  6-контактный 3.3 V TTL разъем;
• 10/100M Ethernet (RJ45);
• Кнопка Сброса);
• Кнопка загрузки (Boot));
• Кнопка питания);
• Светодиодный индикатор питания);
• 4 конфигурируемых пользовательских светодиода);
• Интерфейсы расширения:
  • LCD, UART, MMC/SD, ADC, I2C, SPI, PWM.

Дополнительную информацию можно найти на сайте.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
