Высокоскоростной маломощный UART TTL – Ethernet конвертер для двунаправленной транспарентной передачи данных

UART TO ETH – простой в использовании высокоскоростной маломощный модуль преобразователя UART TTL в Ethernet. Изделие предназначено для двунаправленной транспарентной передачи данных между UART TTL и Ethernet и может быть сконфигурировано через Web страницу. Модуль характеризуется наличием 32-разрядного высокоскоростного ARM Cortex-M0 процессора и 10/100 Auto-MDI/MDIX ethernet интерфейса, позволяющего работать как с прямым, так и с перекрестным кабелем.  Скорость передачи данных может быть настроена в диапазоне от 600bpsдо 460800 bpsс поддержкой пяти вариантов контроля четности: None, Odd, Even, Mark, Space. Модуль поддерживает RFC2217-подобный протокол и способен взаимодействовать с устройствами, параметры последовательной передачи которых (скорость, количество информационных бит и т. д.) может меняться. Встроенное программное  обеспечение обновляется через сеть. Возможно восстановление заводских настроек. UART TO ETH поддерживает режимы TCP Server, TCP Client, UDP Server, UDP Client, HT TPD Client и протоколы IP,TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client.

Конфигурирование устройства возможно не только через Web страницу, а также с помощью AT команд, последовательного протокола, сетевого протокола. Протокол конфигурирования может быть интегрирован в ваше собственное программное обеспечение (ПО). Модуль обеспечен ПО для конфигурирования, CP/UDP тестирования, для работы с виртуальным последовательным портом VCOM. Изделие поставляется с примерами программ. Напряжение питания модуля 3.3 V DC или 5 V DC (через отдельные контакты). Максимальный рабочий ток 160 мА.

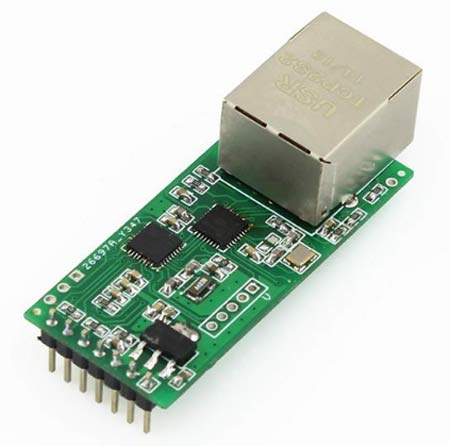

Рис. 1. Модуль преобразователя UART TO ETH

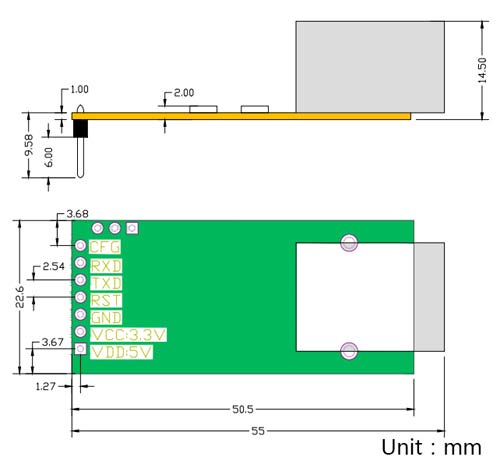

Рис. 2. Размеры модуля UART TO ETH

Отличительные особенности:

• 32-битный ARM Cortex-M0 процессор;
• интерфейс 10/100M Auto-MDI/MDIX Ethernet работает с прямым и перекрестным кабелем;
• автоматическое переподключение обеспечивает надежное TCP соединение;
• поддержка перезагрузки при тайм-ауте (перезагрузка при отсутствии данных), устанавливаемое время перезагрузки;
• гибкое кадрирование данных последовательного порта, возможность настройки пакетов;
• настраиваемая скорость от 600 bps до 460800 bps, поддержка пяти вариантов настройки четности: None, Odd, Even, Mark, Space;
• поддержка пользовательских heart beat пакетов;
• поддержка кастомизированных регистрационных пакетов, определение статуса соединения, настраиваемый заголовок пакета, ведение реестра пакетов с выбранными MAC адресами;
• поддержка настройки web страницы позволяет пользователю настроить конфигурационную страницу модуля;
• поддержка RFC2217-подобного протокола позволяет связываться с устройствами, параметры которых (скорость, количество бит данных и т. д.) могут изменяться;
• поддержка разрешения доменных имен с помощью DNS, настраиваемый DNS сервер;
• поддержка DHCP, автоматическое получение IP или статического IP;
• обновление встроенного ПО через сеть;
• восстановление заводских настроек;
• поставляется с MAC адресом по умолчанию (возможна настройка);
• доступные рабочие режимы: TCP Server, TCP Client, UDP Server, UDP Client, HTTPD Client;
• поддержка протоколов: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client;
• настройка через Web страницу, AT команды, последовательный и сетевой протоколы, обеспечение настройки протокола, который может быть интегрирован в ваше собственное ПО;
• изделие поставляется с программным обеспечением конфигурирования модуля, TCP/UDP тестирования, VCOM виртуального последовательного порта;
• примеры кодов: хост компьютер (сокет), VB, C++, Delphi, Android, iOS и др.

Спецификация:

• Защита: RJ45 c электромагнитной изоляцией;
• Интерфейс: 3.3 V TTL (2.54 мм шаг контактов разъема);
• Источник питания: 3.3 V DC или 5 V DC (через отдельные контакты);
• Рабочий ток: 150 mA (средний)/160 mA (макс.);
• Рабочая температура: -25~75°C;
• Потребляемая мощность: <1Вт;
• Условия хранения: -40~105°C, 5~95%RH;
• Размеры: 50.5 x 22.6 x 15 (мм).

Ресурсы для разработок можно найти на сайте производителя.
