Отладочный комплект EVK-PH8800 на основе системы на модуле с процессором семейства AM437X

EVK-PH8800 - отладочный комплект на основе системы на модуле с процессором ARM Cortex-A9 семейства AM437X. Конструктивно он состоит из процессорного модуля SOM-PH8800 и базовой платы BB-EPH8800.

EVK-PH8800 предоставляет пользователю множество периферийных ресурсов, среди которых 4 высокоскоростных порта USB 2.0 Host, 1 USB HS OTG, 1 слот TF Card для карт памяти большой емкости, 12-битный интерфейс видеокамеры, VGA и HDMI интерфейс, 2 Gb сетевой интерфейс, 24-битный LCD интерфейс, интерфейс модуля WiFi, вход микрофона MIC, аудиовыход, UART, CAN, RS485 и др. Для облегчения возможности функционального расширения часть интерфейсных ресурсов UART, I2C и SPI выведены на разъемы, к которым можно подключить ленточный кабель.

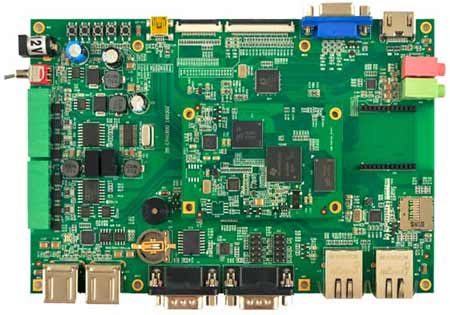

Рис. 1. Отладочный комплект EVK-PH8800. Вид со стороны SOM-PH8800

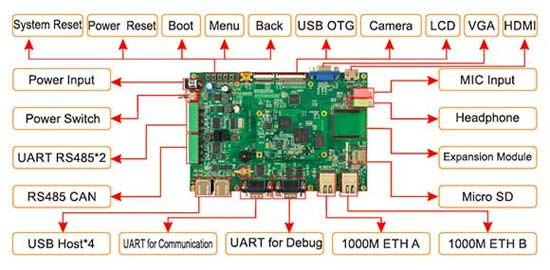

Рис. 2. Расположение интерфейсов на плате отладочного комплекта EVK-PH8800

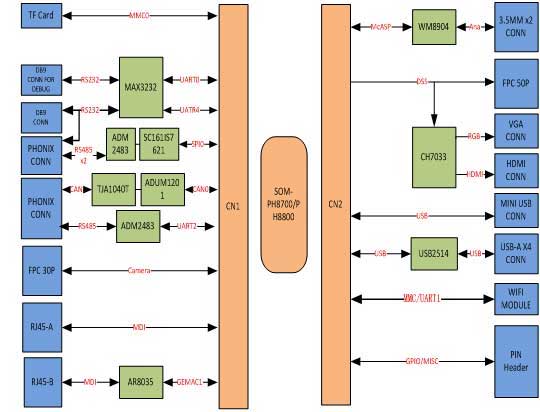

Рис. 3. Функциональная схема отладочного комплекта EVK-PH8800

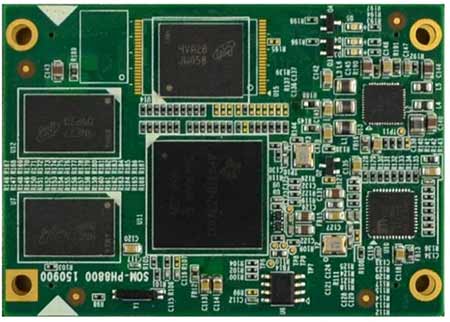

Рис. 4. Система на модуле SOM-PH8800. Вид сверху

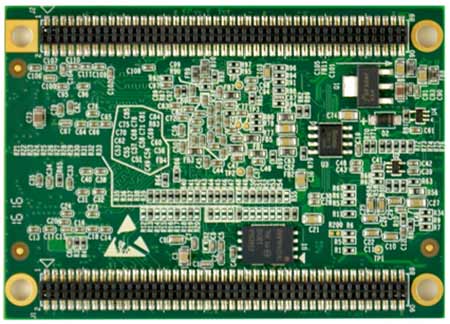

Рис. 5. Система на модуле SOM-PH8800. Вид снизу

Применение:

• портативные терминалы;
• системы промышленного контроля;
• связь;
• системы безопасности;
• измерительные приборы;
• новые транспортные зарядные станции.

Отличительные особенности:

Процессор/Память

• процессор TI Sitara ARM Cortex-A9 AM4378;
• 1 GByte (512 M*2) DDR3 SDRAM;
• 4 GB eMMC Flash;
• 32 MB QSPI Flash;
• 32 Kb EEPROM.

Интерфейсы

• 1x DB9 RS232 UART;
• 1x 12-битный интерфейс цифровой камеры;
• 2x Gigabit Ethernet;
• 3x RS485;
• 2x CAN;
• 4x USB 2.0 HS Host;
• 1x USB OTG;
• 1x TF Card;
• 1x Интерфейс модуля WiFi;
• Два 10-контактных интерфейса расширения (I2C, UART, SPI и т. д.);
• Один 4-контактный UART последовательный отладочный интерфейс;
• Один 24-битный true-color LCD интерфейс (поддерживает 4-проводный тачскрин);
• 1x VGA интерфейс;
• 1x HDMI интерфейс;
• 1x MIC - вход микрофона;
• 1x Audio - аудио выход для головных телефонов (наушников);
• Разъем питания  (+12 V круглый DC разъем питания);
• 1 кнопка сброса по питанию, 1 кнопка системного сброса, 1xкнопка загрузки (boot) и 2 пользовательские кнопки;
• 1x RTC;
• Входное напряжение 9-25 В;
• Рабочая температура 0~70?;
• Допустимая влажность в рабочем режиме 20% ~ 90%;
• Размеры базовой платы 180 мм ? 120 мм;
• 4-слойная PCB;
• Соответствие RoHS.

Таблица 1. Программное обеспечение отладочного комплекта EVK-PM8800

Дополнительную информацию можно найти на сайте производителя.
