Модуль моста CP2102 USB UART Board [mini]

CP2102 USB UART Board [mini] - модуль моста USB-UART (Рис. 1) на основе микросхемы Silicon Laboratories CP2102. Для подключения к PC на плате установлен miniUSB разъем. Для защиты порта USB от ESD и др. использована диодная матрица TVS SP0503. На плате установлены три светодиода, два из которых TXD и RXD индицируют обмен данными. Третий светодиод отображает статус питания изделия. На 6-контактном угловом разъеме, установленном с противоположной стороны от USB разъема, доступны сигналы TXD, RXD, RTS, CTS, а также GND и VCCIO. Другие сигналы чипа доступны на контактных отверстиях платы, куда также можно дополнительно установить разъемы, которые идут в комплекте поставки  (Рис. 3).

Изделие работает с уровнями напряжения 5 В и 3.3 В и поддерживается операционными системами Mac, Linux, Android, WinCE, Windows 7/8/8.1/...

В случае совместной работы с микроконтроллером необходимо выполнить следующие соединения:

• VCCIO: выбрать 3.3 В или 5 В (модуль питается от USB, но на плате должен быть установлен джампер выбора уровня напряжения I/O 3.3 В или 5 В);
• GND: подключить к GND платы с микроконтроллером;
• TXD: подключить к MCU.RX (направление передачи сигнала: MCU.RX << CP2102 << PC.TX);
• RXD: подключить к MCU.TX (направление передачи сигнала: MCU.TX >> CP2102 >> PC.RX);
• RTS: подключить к  MCU.CTS (направление передачи сигнала: MCU.CTS << CP2102 << PC.RTS);
• CTS: подключить к MCU.RTS (направление передачи сигнала: MCU.RTS >> CP2102 >> PC.CTS).

Рис. 1. Модуль CP2102 USB UART Board [mini]

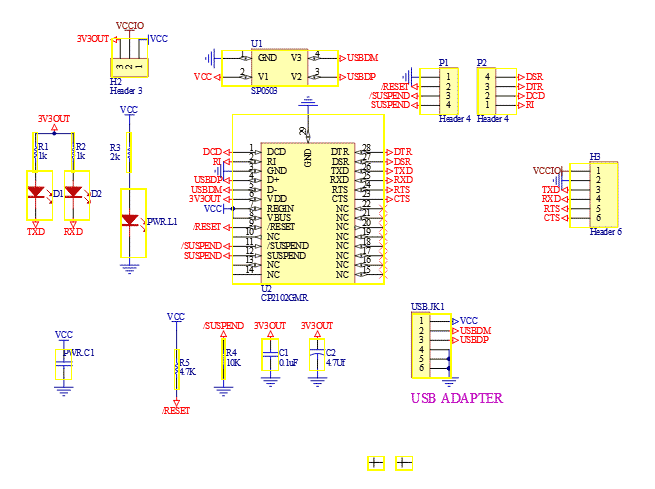

Рис. 2. Схема принципиальная электрическая модуля CP2102 USB UART Board [mini]

Рис. 3. Разъемы из комплекта поставки CP2102 USB UART Board [mini]

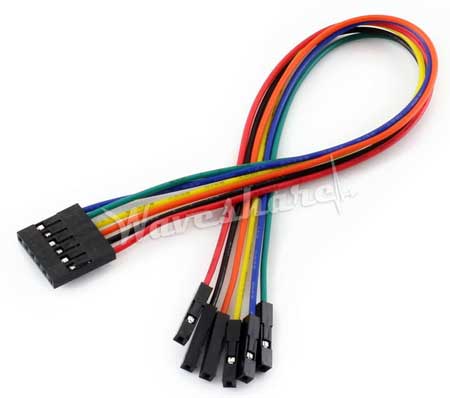

Рис. 4. Соединительный 6-контактный кабель из комплекта поставки CP2102 USB UART Board [mini]

Отличительные особенности:

• Установлен чип CP2102
  • Однокристальный USB-UART мост:
    • не требуются внешние резисторы и кварцевый резонатор,
    • встроенный сброс по питанию и стабилизатор напряжения,
    • встроенная память EEPROM  1024 Байта;
  • Контроллер USB:
    • USB 2.0 совместимый, full-speed (12 Mbps),
    • ждущий режим USB (suspend) поддерживается через вывод suspend;
  • UART:
    • Все сигналы квитирования и сигналы интерфейса модема,
    • Поддержка форматов данных:
      • количество бит: 5, 6, 7 или 8,
      • количество стоп-бит: 1, 1.5 и 2,
      • варианты паритета (контроль четности): odd, even, noparity,
      • скорость передачи данных от 300 bps до 1 Mbps,
      • буфер приемника: 576 байт,
      • буфер передатчика: 640 байт,
      • поддержка аппаратного и программного протоколов  (X-On/X-Off) управления потоком,
      • поддержка символа события;
  • Поддержка драйвера виртуального COM порта (VCP):
    • Windows 8/ 7/ Vista/ Server 2003/ XP/ 2000,
    • MAC OS-X/OS-9,
    • Linux 2.40 или выше;
  • Поддержка драйвера USBXpress Direct:
    • Windows 7/ Vista/ Server 2003/ XP/ 2000,
    • Windows CE,
    • Температурный диапазон: –40 … +85 °C;
• Модуль поддерживается ОС Mac, Linux, Android, WinCE, Windows 7/ 8/ 8.1/...;
• Поддержка уровней напряжений: 5 В или 3.3 В;
• Защита USB: диодная матрица TVS SP0503;
• 3 светодиода: TXD LED, RXD LED, POWER LED;
• Доступные на 6-контактном разъеме сигналы выводов чипа: TXD, RXD, RTS, CTS;
• Доступ к другим выводам микросхемы имеется на контактных отверстиях платы, куда можно дополнительно установить разъемы (Рис. 3).

Ресурсы для разработок можно найти на сайте производителя.
