USB-UART решение с micro USB разъемом и мостом PL2303

PL2303 USB UART Board [micro] - USB-UART преобразователь на основе микросхемы моста PL2303TA. Чип совместим с PL2303HXA. На плате установлен microUSB разъем. Модуль позволяет с помощью джампера выбрать выходной уровень напряжения 5 В или 3.3 В. При этом изделие PL2303 USB UART Board [micro] и целевая плата питаются от USB порта. При удалении джампера модуль должен быть запитан от целевой платы (3.3…5 В).

В работе с модулем помогут три статусных светодиода: TXD LED, RXD LED, POWER LED.

В случае совместной работы с микроконтроллером следует выполнить следующие соединения:

• VCCIO ? 3.3Vили 5Vвыход (модуль запитан от USB, джампер должен быть установлен в положение  3.3Vили 5V)
• GND ? GND
• TXD ? MCU.RX (направление передачи сигнала: MCU.RX << PL2303 << PC.TX)
• RXD ? MCU.TX (направление передачи сигнала: MCU.TX >> PL2303 >> PC.RX

PL2303 USB UART Board [micro] поддерживается операционными системами Windows XP/ 7/ 8/ 8.1/ 10/...

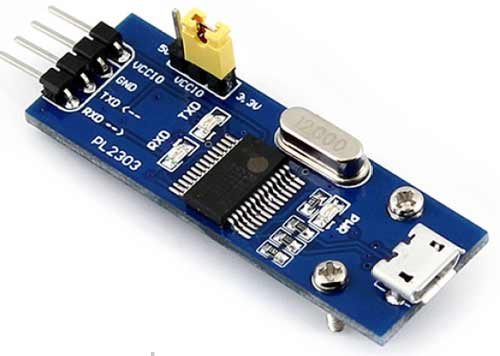

Рис. 1. Преобразователь PL2303 USB UART Board [micro]

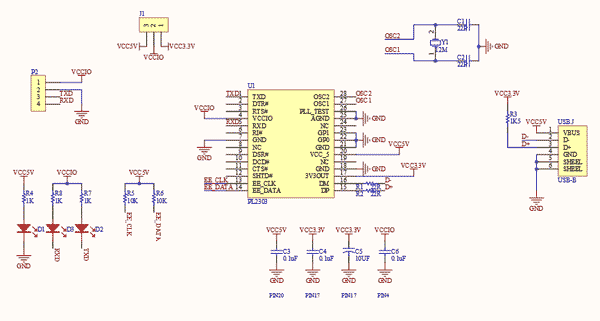

Рис. 2. Схема принципиальная электрическая преобразователя PL2303 USB UART Board [micro]

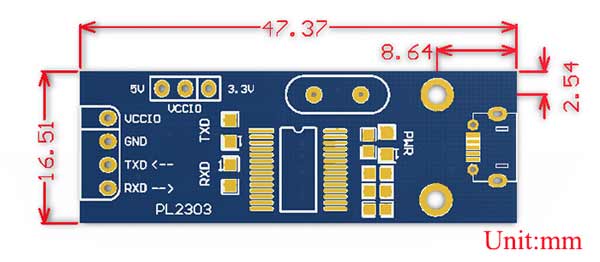

Рис. 3. Размеры платы PL2303 USB UART Board [micro]

Отличительные особенности:

• Микросхема моста PL2303TA( совместима с  PL2303HXA);
• Варианты питания и уровни выходного напряжения:
• питание от USB с выбором (с помощью джампера) уровня выходного напряжения 5 V или 3.3 V,
• питание от целевой платы (3.3 V-5 V),
• 3 статусных светодиода: TXD LED, RXD LED, POWER LED;
• Поддерживается операционными системами XP/7/8/8.1/10/...

Ресурсы для разработок можно найти на сайте производителя.
