USB-UART решение с micro USB разъемом и мостом FT232

FT232 USB UART Board [micro] – модуль преобразователя USB-UART на основе микросхемы FT232RL. Плата работает с уровнями напряжения 5 В или 3.3 В при питании от USB порта. Уровень напряжения устанавливается джампером. Питание модуля в диапазоне напряжений  3.3 В…5 В также возможно от целевой платы. Наличие статусных светодиодов TXD LED, RXD LED, POWER LED упрощает работу с модулем. На угловой 6-контактный разъем, установленный с одной стороны платы, выведены сигналы TXD, RXD, RTS#, CTS#, а также GND и VCCIO. Остальные выводы микросхемы FT232RL доступны на сквозных контактах, в которые для удобства также можно установить разъемы (входят в комплект поставки - Рис. 4).

В случае применения платы совместно с микроконтроллером необходимо выполнить следующие коммутации:

• VCCIO ? Выход 3.3 V или 5 V (модуль питается от USB, джампер на плате должен быть установлен в положение 3.3 V или 5 V)
• GND ? GND
• TXD ? MCU.RX (направление сигнала: MCU.RX << FT232 << PC.TX)
• RXD ? MCU.TX (направление сигнала: MCU.TX >> FT232 >> PC.RX)
• RTS ? MCU.CTS (направление сигнала: MCU.CTS << FT232 << PC.RTS)
• CTS ? MCU.RTS (направление сигнала: MCU.RTS >> FT232 >> PC.CTS)

Плата поддерживается операционными системами Mac, Linux, Android, WinCE, Windows 7/8/8.1/10...

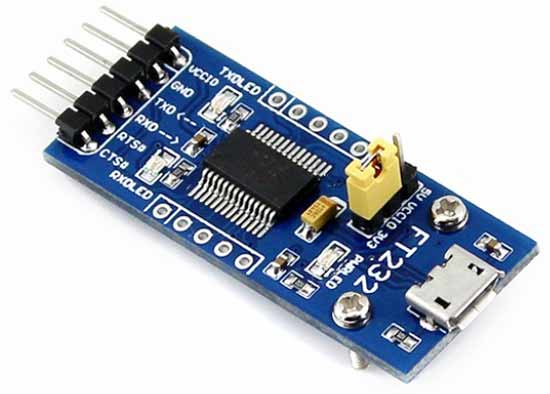

Рис. 1. Плата FT232 USB UART Board [micro]. Общий вид

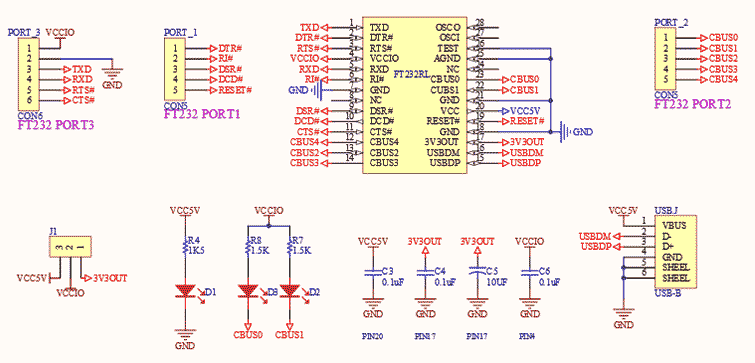

Рис. 2. Схема принципиальная электрическая платы FT232 USB UART Board [micro]

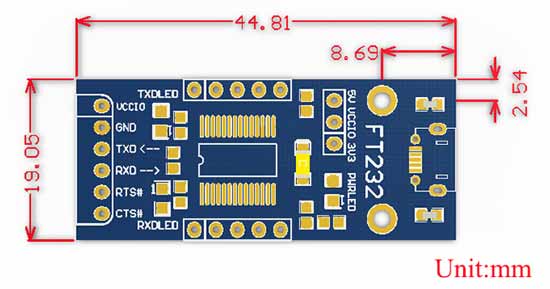

Рис. 3. Размеры платы FT232 USB UART Board [micro]

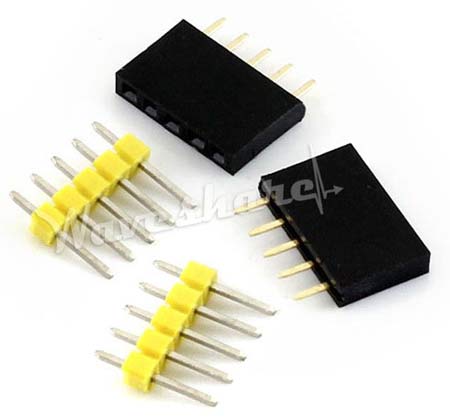

Рис. 4. Комплект 5-контактных разъемов (вилка и гнездо)

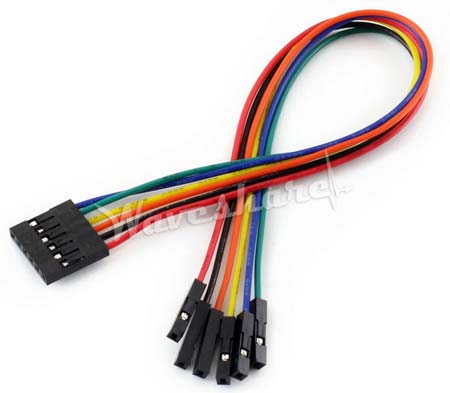

Рис. 5. 6-контактный соединитель

Отличительные особенности:

• микросхема FT232RL;
• работает с уровнями напряжения 5 В или 3.3 В при питании от USB порта;
• возможность питания от целевой платы в диапазоне напряжений 3.3 В…5 В;
• установлены статусные светодиоды TXD LED, RXD LED, POWER LED;
• на 6-контактный угловой разъем выведены сигналы TXD, RXD, RTS#, CTS#, а также GND и VCCIO;
• доступность оставшихся сигналов чипа на сквозных контактных площадках (можно установить разъемы);
• поддержка платы ОС Mac, Linux, Android, WinCE, Windows 7/8/8.1/10...

Ресурсы для разработок можно найти на сайте производителя.
