Плата драйвера управления током с функцией обнаружения движения плунжера в 24 В DC соленоиде

TIDA-00289 – отладочная плата  и референс-дизайн  драйвера управления током 24 В DC соленоида с функцией обнаружением движения (отказа) плунжера. Решение может применяться в области промышленной автоматизации и обработки материалов. При этом выигрыш в энергопотреблении может составить до 70%. Кроме того, решение позволяет сократить время производственного процесса, значительно упростить и расширить возможности мониторинга.

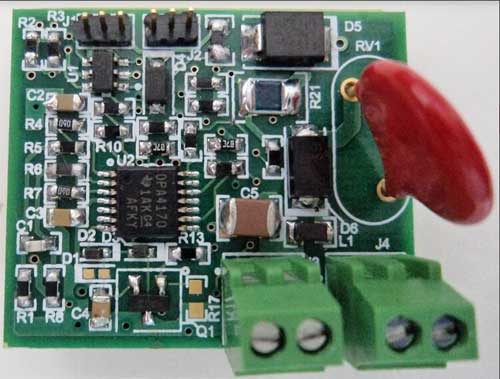

Рис. 1. Отладочная плата TIDA-00289

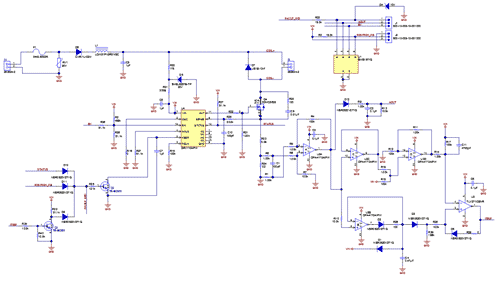

Рис. 2. Схема принципиальная электрическая отладочной платы TIDA-00289

Отличительные особенности:

• управление током на основе ШИМ оптимизирует мощность потребления;
• два варианта обнаружения движения плунжера: обратная э.д.с. (Back-EMF) и датчик Холла;
• автоматическое переключение от пикового тока к току в режиме удержания в конце завершения движения плунжера;
• активация сигнала тревоги при обнаружении проблемы движения плунжера;
• соответствие EN55011-Class A по предельным ограничениям выбросов.

Скачать документацию, приобрести BOM, заказать изготовление печатных плат можно здесь.

Анонс составил и подготовил
Шрага Александр,
